Инструкция по эксплуатации CHALLENGER GN-40
Страница 5

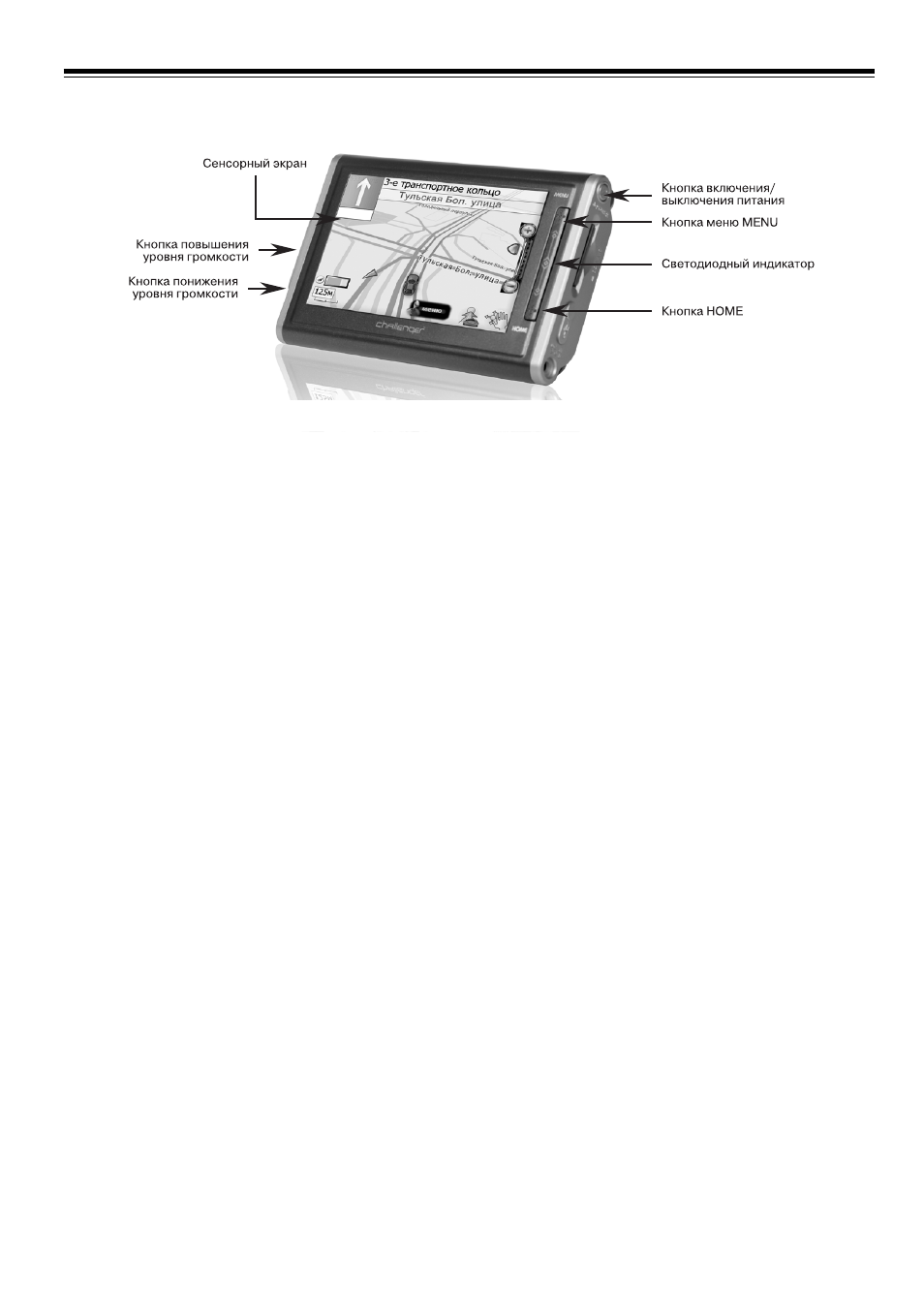

ОПИСАНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
Передняя панель
Функциональные кнопки
Используются для получения доступа к функциям GN 40
на передней панели
Кнопка MENU
Позволяет получить доступ к экрану главного меню
Кнопка HOME
Позволяет перейти к экрану по умолчанию для приложения
Кнопки регулировки
Используются для повышения/понижения уровня громкости
уровня громкости
Светодиодный индикатор
Светодиодный индикатор горит, когда подключен внешний
источник питания
Сенсорный экран
Для управления всеми функциями прикасайтесь к экрану
входящей в комплект «ручкой» или пальцем
Задняя панель
Антенна GPS
Обеспечивает прием сигнала GPS от спутника
Для обеспечения наиболее эффективного приема
эта антенна должна находиться в горизонтальном положении
Разъем для подключения
Используется для подключения внешнего оборудования GPS
внешнего оборудования GPS
с целью повышения эффективности приема
* Для автомобилей с тонированным ветровым стеклом,
грузовиков или автобусов (опция поставляется отдельно)
Динамик
Для воспроизведения голосовых сообщений и других аудио
сигналов
Боковая панель
Кнопка Power
Нажимайте в течение 1 сек для включения и выключения питания
Слот для карточки памяти
Используется для установки карточки памяти SD
Слот Mini USB
Используется для соединения с персональным компьютером
Гнездо питания
Используется для подключения адаптера питания,
соединяемого с гнездом прикуривателя автомобиля
Гнездо для подключения
Используется для подключения наушника
наушника
(опция поставляется отдельно)
«Ручка»
Держатель «ручки», находится в торце панели с антенной GPS
Нижняя панель
Включение аккумулятора
Переключатель ON/OFF для вкл./выкл. встроенного аккумулятора
Микрокнопка RESET
Обеспечивает перезапуск устройства
3
