-15-

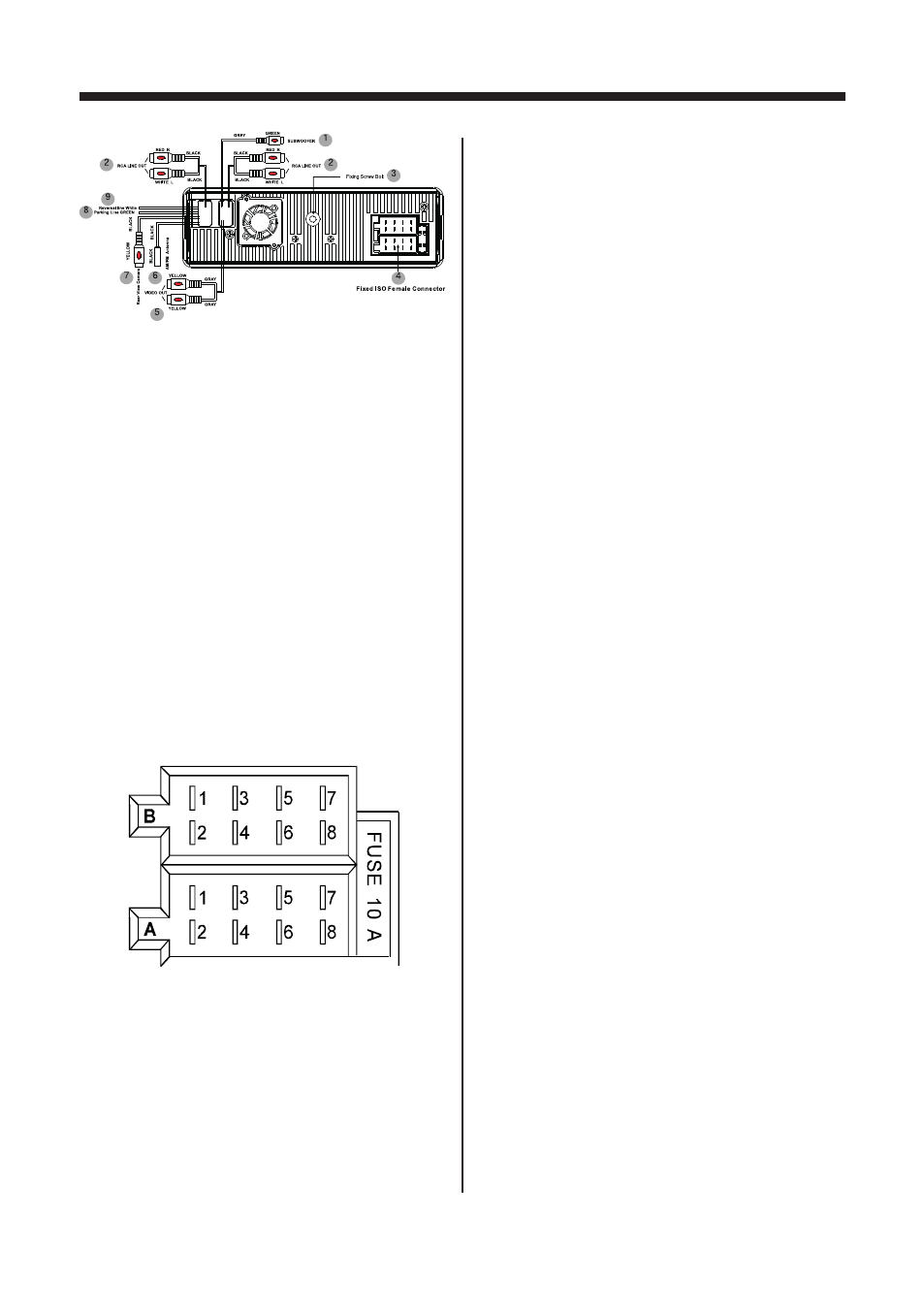

ПодсоединениЯ
1. разъем подключения сабвуфера (зеле-
ный)
2. 2 линейных выхода RCA (красный пра-
вый, левый белый)
3. фиксирующий винт
4. контакты разъема ISO
5. 2 видеовыхода RCA (желтый)
6. разъем для подключения антенны (чер-
ный)
7. разъем камеры заднего вида (желтый)
8. ручной тормоз (зеленый)*
9. провод управления камерой заднего
вида (белый)
разъем А
1.
2.
3.
4. питание (12 В)
5. провод питания антенны
6.
7. зажигание (12В)
8. заземление
разъем B
1. задний правый динамик (+)
2. задний правый динамик (-)
3. передний правый динамик (+)
4. передний правый динамик (-)
5. передний левый динамик (+)
6. передний левый динамик (-)
7. задний левый динамик (+)
8. задний левый динамик (-)
* Видео изображение на дисплее возмож-
но просматривать только после полной
остановки автомобиля и при включенном
ручном (стояночном) тормозе.
Внимание!
Не допускается подключение красного про-
вода (Питание +12В) к аккумуляторной ба-
тарее минуя ключ зажигания.
