9
1 2
3
4
5
6
7
8
9

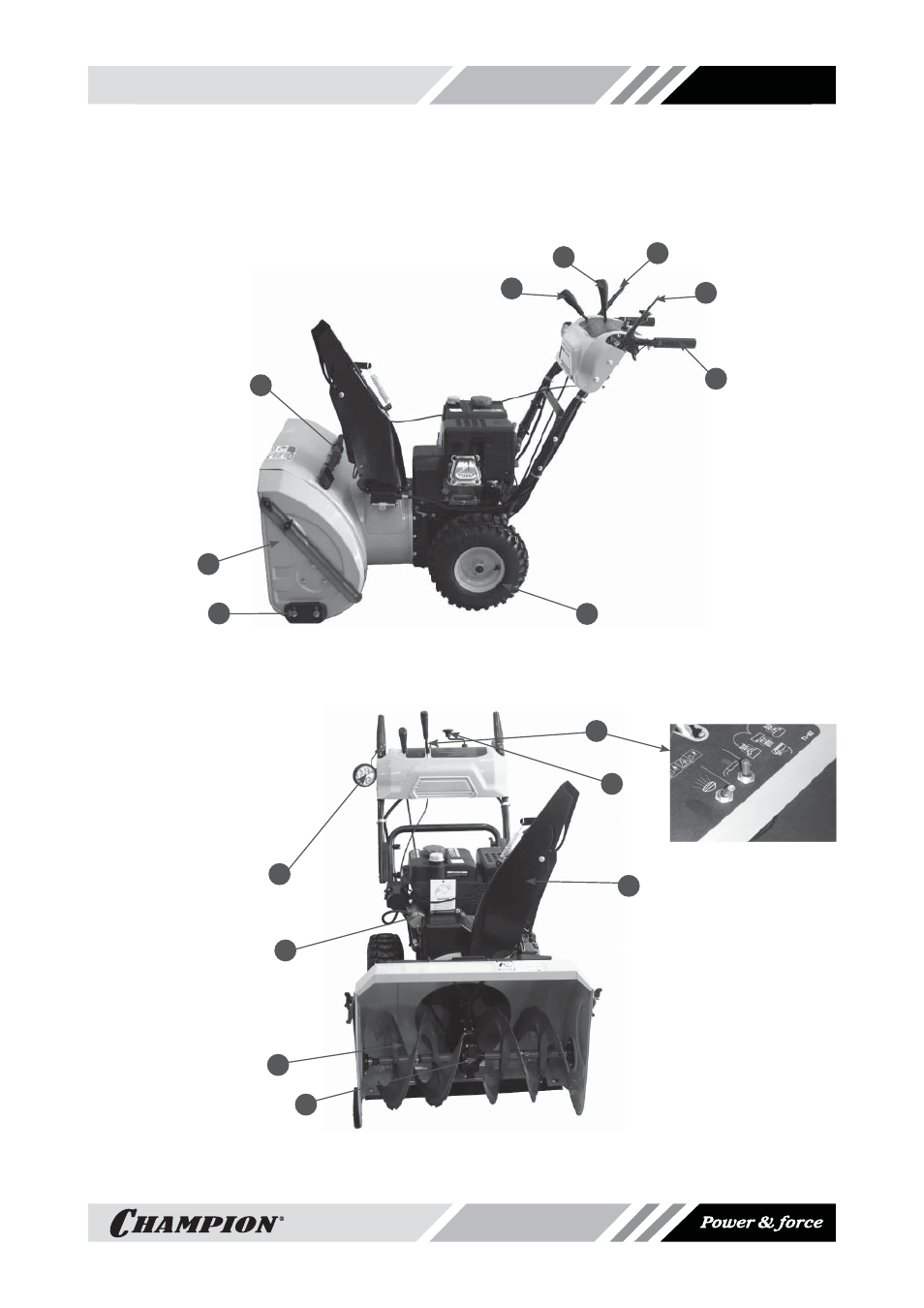

Рис.1
1. Колесо 2. Опорная лыжа 3. Короб шнека 4. Лопатка для чистки желоба
5.Рычаг переключения передач 6. Рычаг регулировки угла наклона желоба 7. Рычаг включения хода
8. Рычаг включения вращения шнека 9. Рукоятка
Рис.2
1. Редуктор привода шнека 2. Лопасти шнека 3.Стартер электрический 4. Фара 5.Выключатели фары,
обогрева рукояток 6. Рычаг управления поворота желоба 7. Желоб для выброса снега.
ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ
1
2
3
4
5
6
7
