Данные о приборе | 5 RU
6 720 608 988 (2009/12)

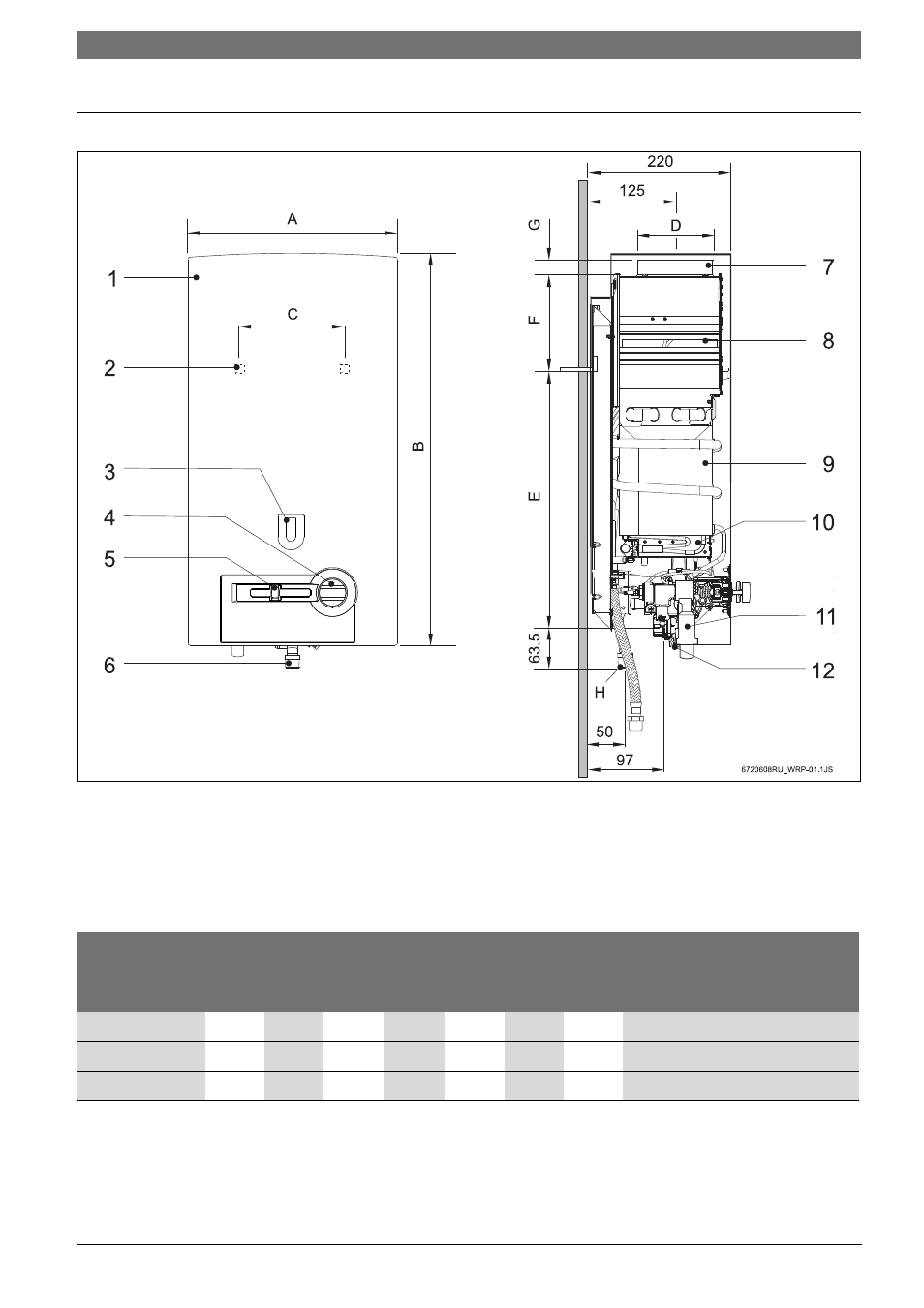

2.6 Габаритные размеры
Рис 1
1 Кожух
2 Петли для навески
3 Смотровое окошко
4 Переключатель объема воды
5 Регулятор мощности
6 Газовый патрубок
7 Патрубок для отвода дымовых газов
8 Защитный коллектор дымовых газов с контролем тяги
9 Камера сгорания
10 Газовая арматура
11 Устройство пьезорозжига
12 Водяная арматура
Габаритные
размеры (мм)
A B C D E F G
H (Ø )
Природный
газ
Сжиженный
газ
WR 10... 310 580 228 112,5 463 60 25 3/4”
WR 13... 350 655 228 132,5 510 95 30 3/4”
WR 15... 425 655 334 132,5 540 65 30 3/4”
Таб. 4 Габаритные размеры
