-5-
ПАРКОВОЧНЫЙ РАДАР
УСТАНОВКА ПАРКОВОЧНОГО РАДАРА
Перед установкой датчиков убедитесь в отсутствии ложных срабатываний от элементов,
выступающих из задней части автомобиля (кронштейны крепления запасного колеса, при-
цепное устройство).
Перед разметкой и сверлением бампера убедитесь в отсутствии или наличии в конструк-
ции бампера специально отведенных для датчиков мест крепления. В бамперах некоторых
современных автомобилей предусматриваются места для прокладки проводов и датчи-
ков.
После установки датчиков отрегулируйте угол и направление датчиков.

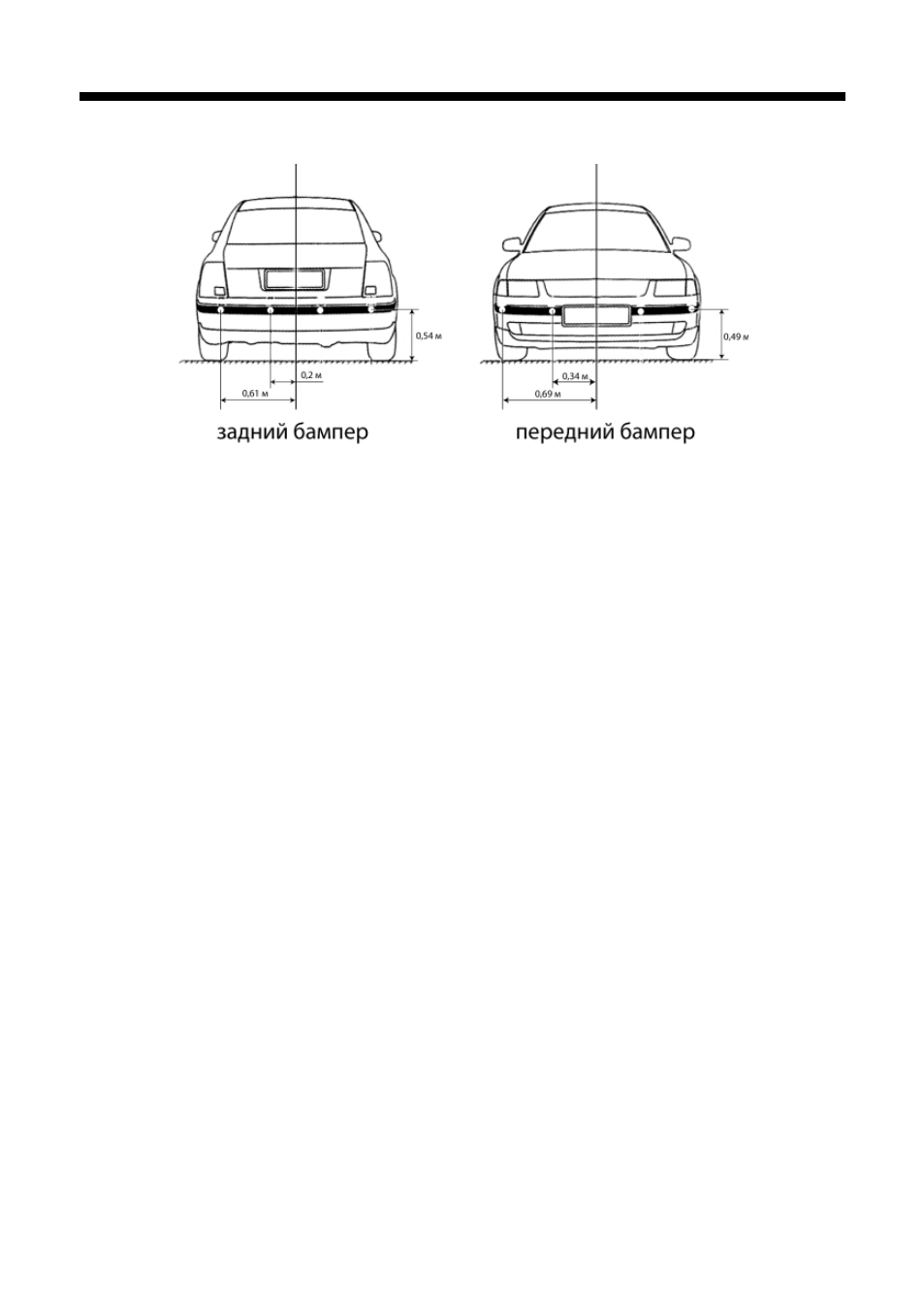

Датчики при установке должны быть ориентированы строго назад (задний бампер) или
строго вперед (передний бампер), проводом подключения вниз.
Подсоедините синий провод процессорного модуля к лампе заднего хода автомобиля.
Подсоедините белый провод процессорного модуля к лампе стоп-сигнала автомобиля.
Подсоедините цифровой дисплей к процессорному модулю.
Переключите рычаг коробки передач в позицию заднего хода автомобиля, на дисплее
должна загореться запятая, которая показывает, что радар находится в режиме поиска.
Если запятая не зажглась, проверьте:
- если при включении радара нет шума, убедитесь, что провода и дисплей подсоединены
правильно, убедитесь, что напряжение больше 10 В;
- если при включении радара раздается звук «Би…», выключите радар и еще раз пере-
ключите рычаг коробки передач в позицию заднего хода автомобиля.
Датчики плотно устанавливаются в отверстия на бамперах автомобиля. При неплотной
установке есть вероятность ложных срабатываний датчика.
Устанавливайте датчик в отверстие, равномерно нажимая на его поверхность плоской до-
щечкой. Не допускается надавливать на датчики пальцами во избежание их повреждения.
Подсоедините один датчик к соответствующему разъему процессорного модуля, он дол-
жен работать нормально, если человек стоит на расстоянии 1 м. Проверьте остальные дат-
чики таким же способом. После проверки подсоедините все датчики к соответствующим
разъемам процессорного модуля.
