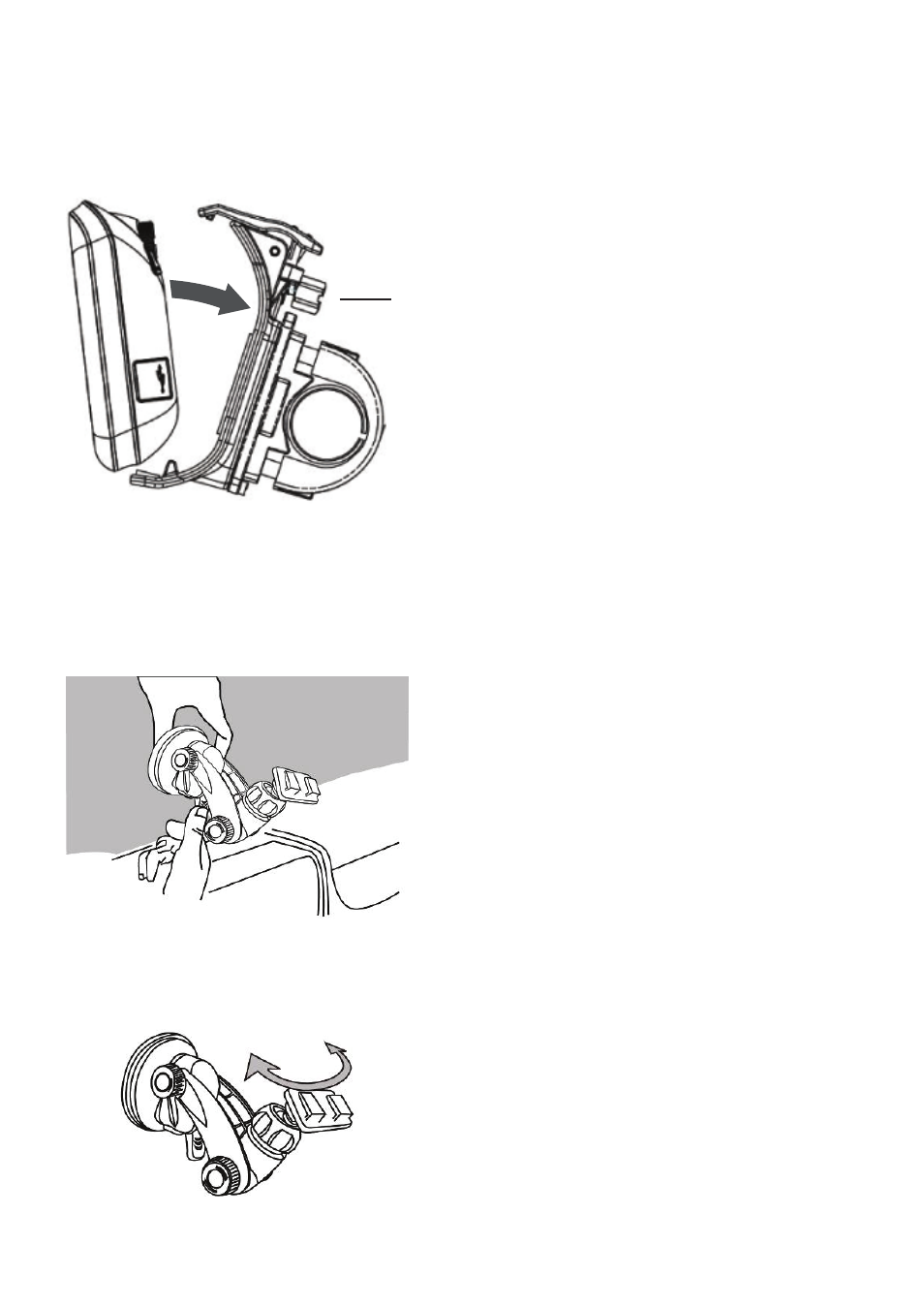

2.3.2 Установка навигатора в универсальный держатель
1. Приподнимите верхний рычаг универсального держателя.
2. Установите GPS-навигатор в посадочное место и опустите верхний рычаг универсального
держателя (Рис. 2-3-2-1).
3. Жестко зафиксируйте устройство, завернув запорный винт.
запорный винт
Рисунок 2-3-2-1
2.4 Установка навигатора на лобовое стекло автомобиля
2.4.1 Установка автомобильного кронштейна
1. Установите автомобильный кронштейн на выбранное место (Рис. 2-4-1-1).
Рисунок 2-4-1-1
2. Плотно прижмите кронштейн присоской к лобовому стеклу и нажатием на рычажок
зафиксируйте присоску на стекле.
3. Отрегулируйте угол наклона кронштейна для обеспечения удобства обзора (Рис. 2-4-1-2).
Рисунок 2-4-1-2
