Колеса высоты тона и модуляции, Переключатели sw 1 и 2, Korg kontrol49. руководство пользователя 17 – Инструкция по эксплуатации KORG KONTROL49
Страница 17

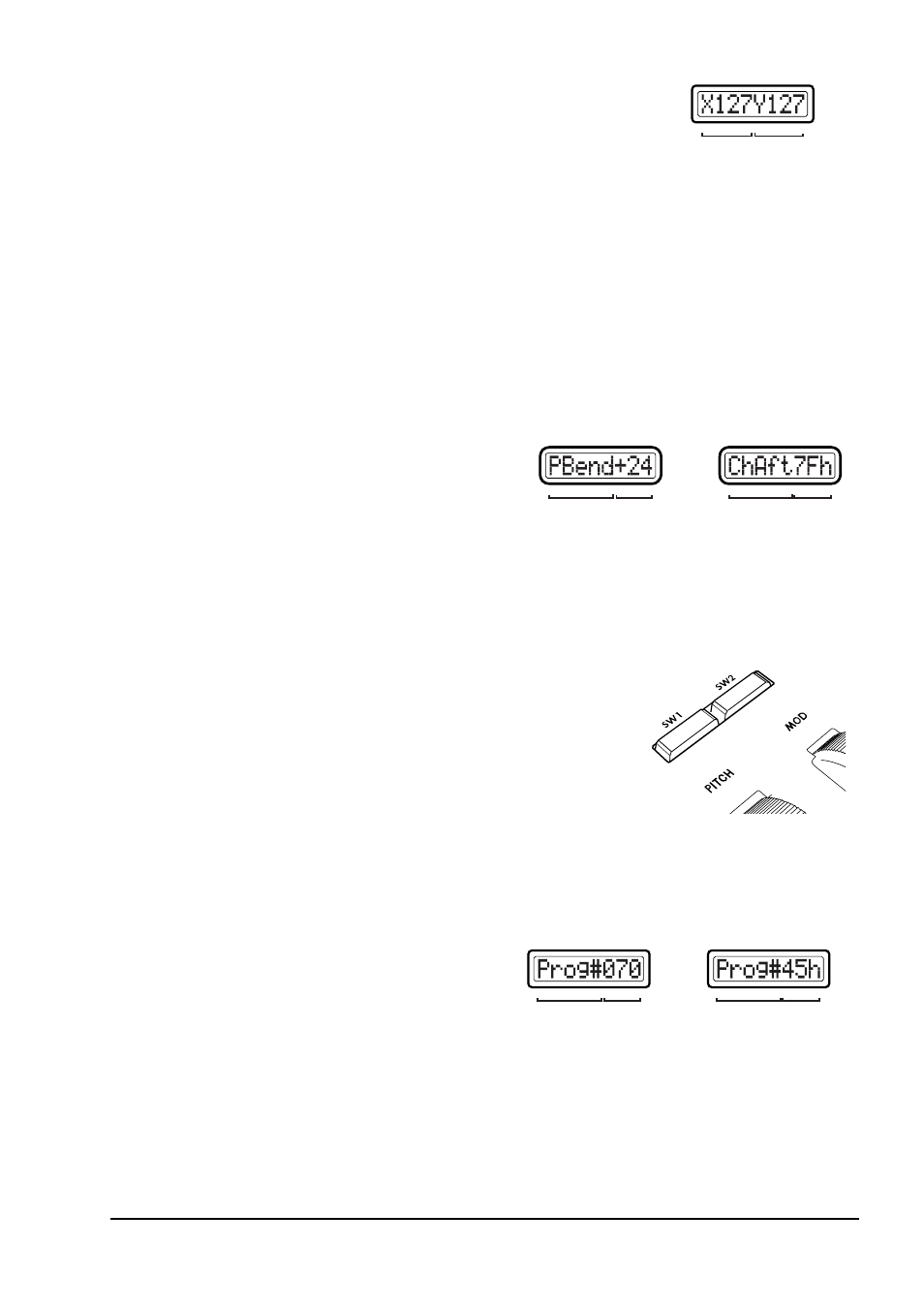

Манипуляции с джойстиком
При назначении контроллера, отображается его значение в пределах 0-127.
Если MIDI-сообщение не назначено (NoAssign), показания главного дисплея
не изменяются даже при манипуляциях с джойстиком. Дисплей продолжает
отображать имя сцены.
Установки джойстика
• Вы можете назначать MIDI-сообщение на горизонтальное направление перемещения джойстика.
• Вы можете назначать MIDI-сообщение на вертикальное направление перемещения джойстика.
• Вы можете определять порт USB-MIDI для передачи назначенного MIDI-сообщения.
Колеса высоты тона и модуляции
При манипуляциях с колесами, передается назначенное MIDI-сообщение. Колесо высоты можно назначать на
передачу одного параметра в диапазоне усиления-ослабления или для передачи разных параметров для
поддиапазонов усиления и ослабления.
Дисплей
При манипуляциях с колесами, главный дисплей отобразит
передаваемое сообщение.
В зависимости от назначенного MIDI-сообщения, вы можете
включить кнопку [HEX LOCK] для просмотра MIDI-
сообщения в шестнадцатеричном формате.
Установки колес
• Вы можете назначать MIDI-сообщение на колесо высоты тона.
• Вы можете назначать MIDI-сообщение на колесо модуляции.
• Вы можете определять порт USB-MIDI для передачи назначенного MIDI-сообщения.
Переключатели SW 1 и 2
При нажатии переключателя SW 1 или 2, передается назначенное MIDI-
сообщение. Для переключателей 1 и 2 вы можете использовать или режим
одного параметра (увеличение/уменьшение) или режим двух параметров
(два переключателя передают независимые сообщения). Режим одного
параметра назначает одно MIDI-сообщение на оба переключателя, позволяя
пошагово увеличивать/уменьшать его значение. Режим двух параметров
позволяет передавать независимое MIDI-сообщение с каждого
переключателя.
Дисплей
При манипуляциях с переключателем 1 или 2, главный дисплей отобразит передаваемое сообщение.
В зависимости от назначенного MIDI-сообщения, вы можете включить кнопку [HEX LOCK] для просмотра
MIDI-сообщения в шестнадцатеричном формате.
Если MIDI-сообщение не назначено (NoAssign),
показания главного дисплея не изменяются даже при
манипуляциях с переключателями. Дисплей продолжает
отображать имя сцены.
При использовании режима двух параметров, нажатие
переключателя вызывает его свечение и передачу значения 127.
При использовании режима одного параметра, значение будет сбрасываться одновременным нажатием
переключателей 1 и 2.
Установки переключателей 1 и 2
• Вы можете назначать MIDI-сообщение на переключатели 1/2.
• Вы можете определять порт USB-MIDI для передачи назначенного MIDI-сообщения.
Korg KONTROL49. Руководство пользователя
17
Значение по оси X
При назначении контроллера
Значение по оси Y
MIDI-сообщение Значение
Назначен канальный aftertouch
(шестнадцатеричный)
Назначен pitch bend
MIDI-сообщение Значение
MIDI-сообщение Значение
При назначении Program Change
(десятичный)
При назначении Program Change
(шестнадцатеричный)
MIDI-сообщение Значение
