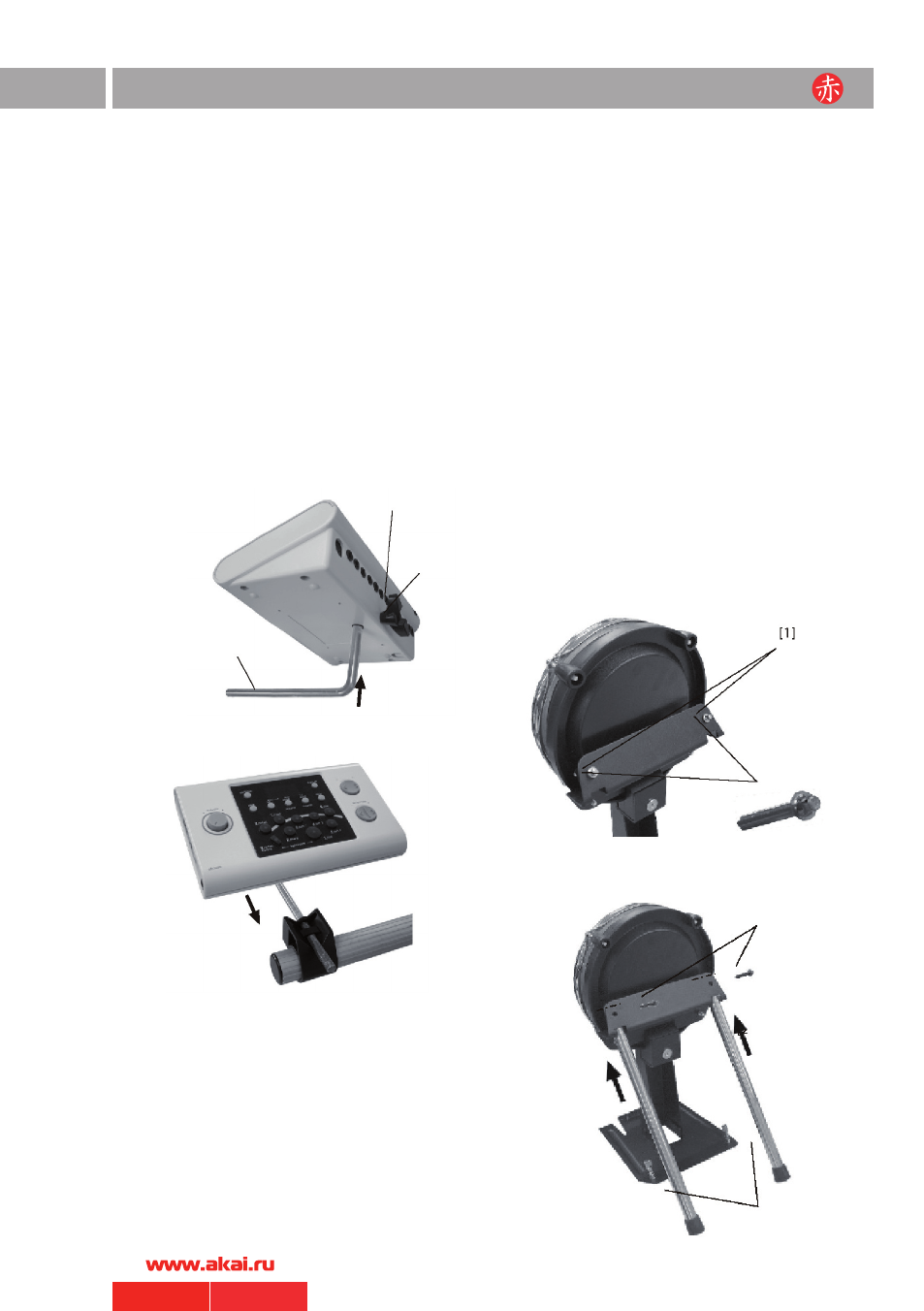

4. Установка Модуля управления ударной
установкой (Drum Module)
[1] Вставьте Металлический стержень (Metal
Rod) в Модуль управления ударной установ-
кой (Drum Module).
[2] Хорошо затяните крыльчатую гайку на
Модуль управления ударной установкой (Drum
Module).
[3] Вставьте Металлический стержень (Metal
Rod) в Зажим держателя (Holder clamp) на Бо-
ковой опоре (L1) (Side Arm (L1)) и отрегулируй-
те положение.
[4] Затяните крыльчатую гайку на Зажиме
держателя (Holder clamp).
9
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
[3] С помощью гаечного ключа для бара-
банной установки (Drum Key), затяните уста-
новочный винт с квадратной головкой таким
образом, чтобы опоры были хорошо зафикси-
рованы.
[4] Вставьте Стержень (Rod) в держатели.
[5] Удалите винт с Ударной педали (Kick
Pedal).
[6] Присоедините Ударную педаль (Kick
Pedal) к Ударному пэду (Kick Pad)
[7] Хорошо затяните винты, чтобы зафикси-
ровать Ударную педаль (Kick Pedal) и Ударный
пэд (Kick Pad).
[8] Затяните крыльчатый винт на Ударной пе-
дали (Kick Pedal).
[9] Ослабьте винт.
[10] Установите Ударник (Beater) в Ударную
педаль (Kick Pedal).
[11] Позиционируйте Ударник (Beater) по
центру педали, затяните винт.
[1]
[2]
[3], [4]
Крыльчатая гайка
(Wing screw)
Металлический стержень
(Metal Rod)
[3]
[2]
[2]
Опора (Stand)
5. Установка Триггера (Kick Trigger)
Для установки Триггера необходима отверт-
ка Phillips (+), пожалуйста, приготовьте такую
перед началом сборки.
[1] С помощью гаечного ключа для барабан-
ной установки (Drum Key) ослабьте установоч-
ный винт с квадратной головкой, расположен-
ный на тыльной стороне Ударного пэда (Kick
pad).
[2] Установите опоры к Ударному пэду (Kick
Pad).
