ПОДСОЕДИНЕНИЯ
Внимание!
1. допускается использование громкого-
ворителей только с номинальным со-
противлением 4 ома.
2. если вы не используете провод управ-
ления антенной автомобиля, его следу-
ет тщательно изолировать.
3. не допускается подключение красного
провода (Ключ зажигания) к аккумуля-
торной батарее минуя ключ зажигания,
поскольку это приведет к ускоренному
разряду аккумулятора во время стоян-
ки автомобиля.
4. Просмотр видео изображений через мо-
нитор на передней панели возможен толь-
ко при активации стояночного тормоза.

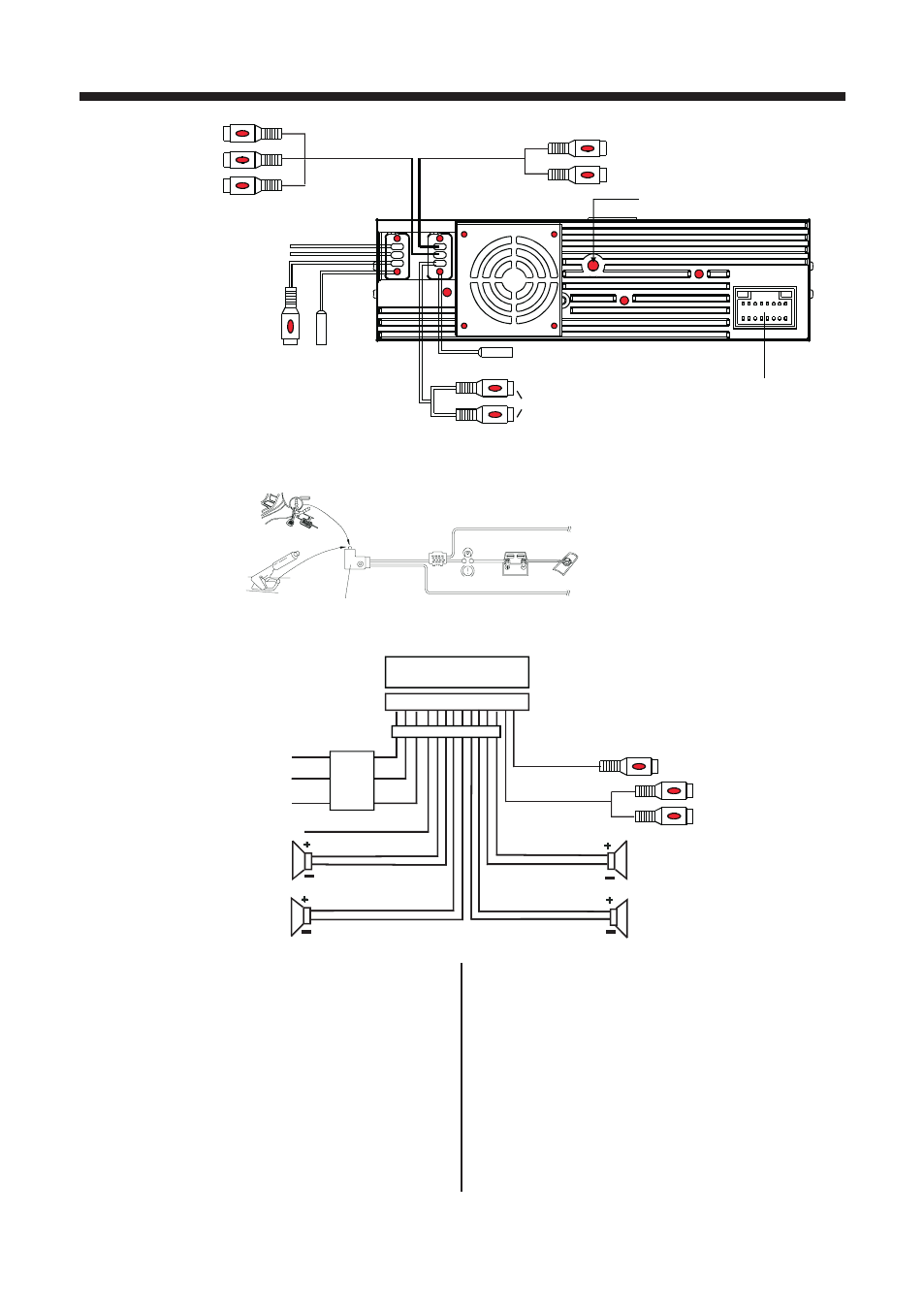

Провод заднего хода
БЕЛЫЙ
Видео выход
Порт для подсоединения
Стояночный тормоз
Питание +В
Масса
Ключ зажигания
Управление антенной автомобиля
Передний левый громкоговоритель
Задний левый громкоговоритель
Передний правый громкоговоритель
RCA выход
(передний)
Линейный выход для
подключения сабвуфера
Задний правый громкоговоритель
Кнопка (тумблер) включения/выключения
индикации стояночного тормоза (внутри автомобиля)
К металлическому основанию или
к корпусу автомобиля
Провод стояночного тормоза (голубой)
Крепежный винт
ТВ антенна
Провод стояночного тормоза
ЗЕЛЕНЫЙ
Ант
енна радиоприемника
Камера заднег
о вида
ЧЕРНЫ
Й
ЧЕРНЫ
Й
ЧЕРНЫЙ
ЧЕРНЫЙ
ЧЕРНЫ
Й
ЖЕ
ЛТЫЙ
ЖЕЛТЫЙ
ЖЕЛТЫЙ
СЕРЫЙ
СЕРЫЙ
ЖЕЛТЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
СИНИЙ
БЕЛЫЙ
БЕЛЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
СЕРЫЙ
СЕРЫЙ/ЧЕРНЫЙ
КРАСНЫЙ ПРАВЫЙ
ЗЕЛЕНЫЙ
БЕЛЫЙ ЛЕВЫЙ
ФИОЛЕТОВЫЙ
ФИОЛЕТОВЫЙ/ЧЕРНЫЙ
RCA выход
(задний)
Аудиовидеовход
КРАСНЫЙ ПРАВЫЙ
КРАСНЫЙ ПРАВЫЙ
БЕЛЫЙ ЛЕВЫЙ
БЕЛЫЙ ЛЕВЫЙ
ЖЕЛТЫЙ
