Инструкция по эксплуатации Cobra 3800
Страница 3

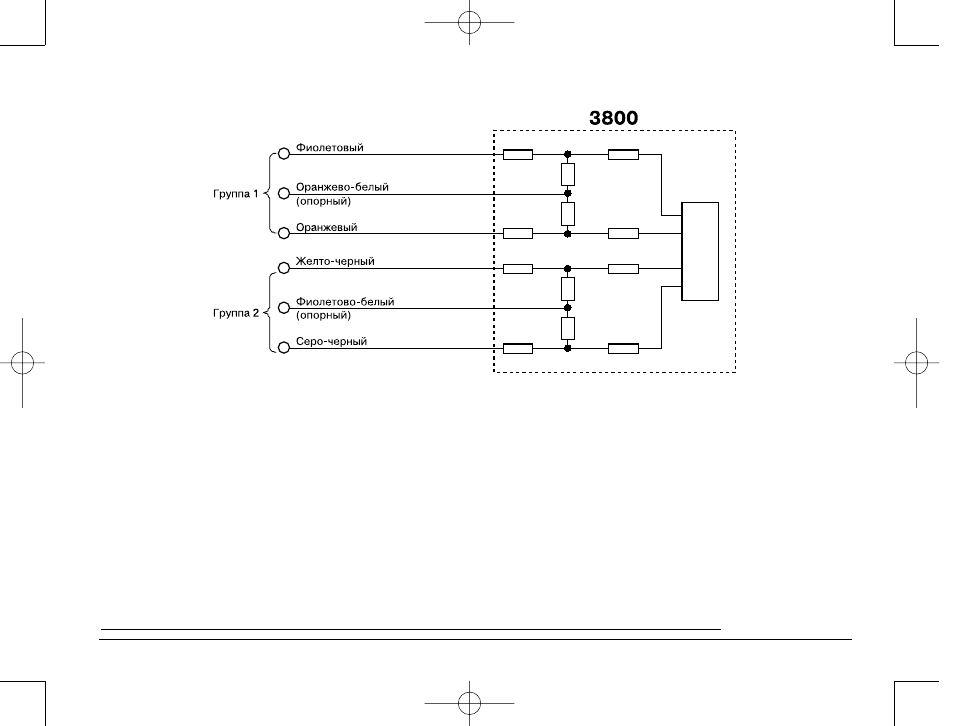

Сверху в общем виде приводится схема подключения проводов. Та часть схемы, которая ограничена
пунктирной линией, представляет собой электронную схему внутри главного блока охранной системы.
Желто-черный и серо-черный провода обычно подключаются к штатному проводу подачи питания на
электропривод замка двери автомобиля. Если в данную цепь автомобиля подается управляющий им-
пульс положительной полярности, фиолетово-белый провод должен быть соединен с “массой”. В слу-
чае подачи управляющих импульсов отрицательной полярности, фиолетово-белый провод должен быть
соединен с точкой заземления.
Фиолетовый и оранжевый провода обычно подключаются к проводам переключателя, установленного в
двери автомобиля, или к проводам указателей поворота автомобиля. Если в данные цепи подается им-
пульс положительной полярности, оранжево-белый провод должен быть соединен с “массой”. Если же
в данные цепи подается импульс отрицательной полярности, оранжево-белый провод должен быть со-
единен с источником питания +12 В (+30).
Внимание: Все неиспользуемые провода должны быть соединены с “массой”.
COBRA GLOBE 3800
3
