6
Монтаж присоединяемых
трубопроводов
Для подключения отопительного прибора
к водонагревателю фирма „Protherm“
предлагает соединительный комплект.
Предупреждение! При монтаже
соединительного комплекта соблюдайте
требования прилагаемой к нему
инструкции.
В комплект поставки не входят
соединительные трубы для котловой
и горячей воды, так как их длина и
диаметр всегда выбираются на основании
расположения водонагревателя или
используемого источника тепла. Для
подключения необходимы следующие
элементы.
- предохранительный клапан (6,3 бар) для
трубопроводов холодной воды
- при необходимости расширительный бак
питьевой воды
- при необходимости редукционный клапан
в трубопроводе холодной воды
- при необходимости обратный клапан в
контуре отопления
- сервисные краны
-
при необходимости насос загрузки
бойлера / 3-ходовой клапан
- при необходимости циркуляционный насос
с таймером
При монтаже соединительных труб
выдерживайте присоединительные
размеры и проводите монтаж следующим
образом:
• Перекройте подачу воды в водонагреватель
и подающий трубопровод, ведущий из
водонагревателя.
Предупреждение: Для того, чтобы
исключить возникновение естественной
циркуляции через греющую спираль
водонагревателя во время его простоя,
установите обратный клапан в обратную
линию емкосного водонагревателя.
• Установите
соответствующие
предохранительные устройства в линии
подачи холодной воды.
•
Подсоедините трубопроводы подачи
холодной и горячей воды (открытый или
закрытый способы монтажа).
•
Выполните монтаж циркуляционного
трубопровода.
Водонагреватель серийно оснащается
выводом для подключения циркуляционного
трубопровода.
Установка датчика
Если в комплект поставки Вашего
отопительного прибора не входит датчик
водонагревателя, выберите этот датчик
из дополнительных приспособлений,
предлагаемых фирмой „Protherm“.
•
Датчик водонагревателя (1), при
необходимости и датчик температуры (2)
до упора введите во внутреннюю гильзу.
Термометр для указания температуры
горячей воды можно заказать
дополнительно, если Ваш отопительный
прибор не обеспечивает отображение
температуры воды в водонагревателе.

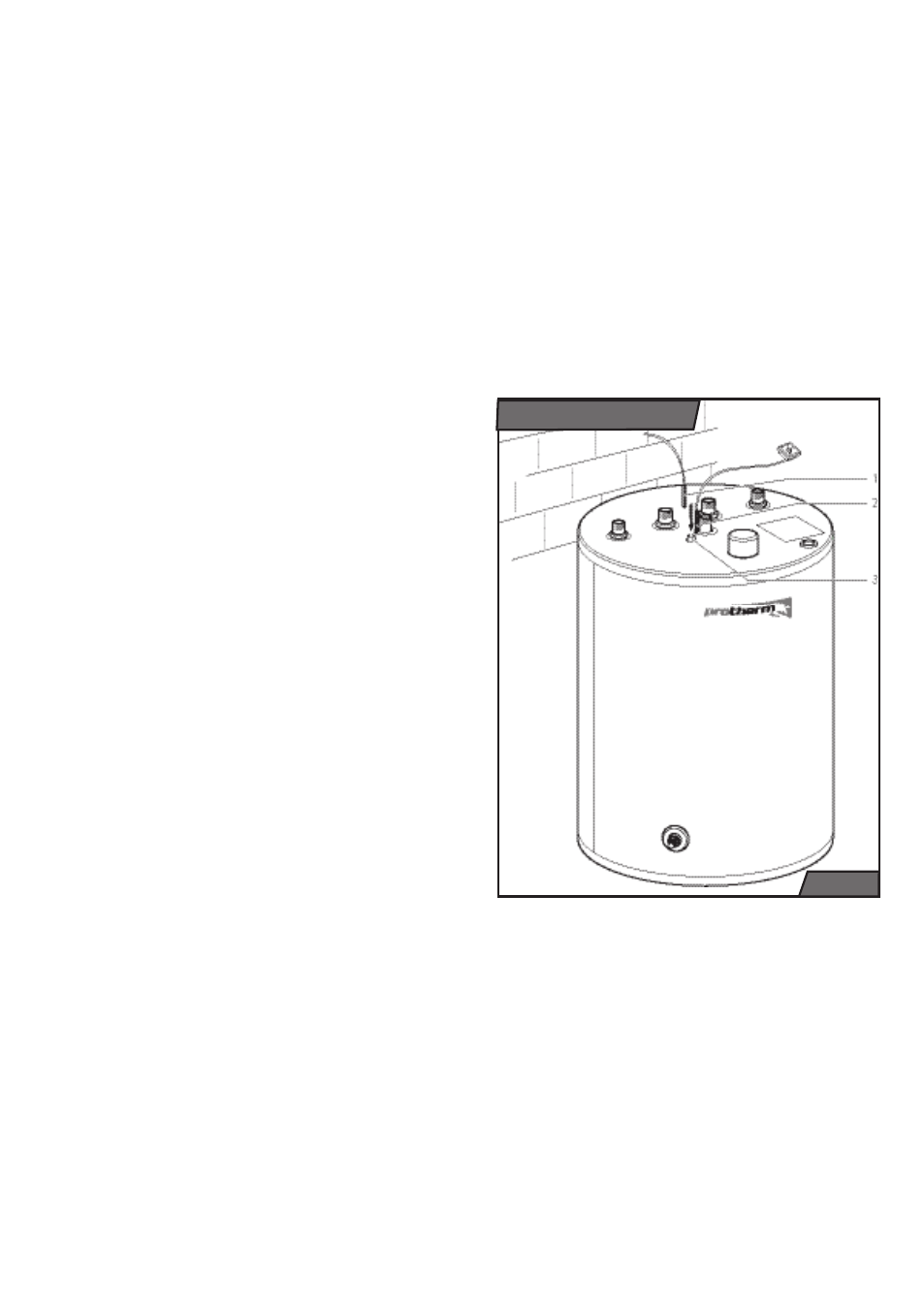

Монтаж датчика
puc. 2
Монтаж электрооборудования
Предупреждение: Угроза жизни
вследствие поражения электрическим
током на соединениях, находящихся под
напряжением. Всегда сначала отключайте
подачу электроэнергии к отопительному
прибору. Лишь после этого можно проводить
монтаж.
Подключите датчик водонагревателя к
отопительному прибору. Место установки
данной клеммной платы и обозначение
клемм Вы найдёте в соответствующем
руководстве по монтажу котла или
соединительного комплекта.
