MAGIC SYSTEMS MS-CAN-LOG - Инструкция

MS-CAN-LOG
Технические характеристики:
Напряжение питания , В
9-50
Ток потребления, активный режим, мА 50
Ток потребления, спящий режим, мА
1
Температурный диапазон, С
-40 +85
Состав:
1. Модуль MS-CAN-LOG
1
шт.
2. Жгут для подключения 1 шт.
3. Инструкция 1 шт.
4. Упаковка 1 шт.
Назначение:
Модуль MS-CAN-LOG предназначен для подключения спутниковых систем PGSM-4,
PGSM
Спутник, производимых ЗАО “Меджик Системс”, к штатной системе легковых и
грузовых автомобилей по интерфейсу CAN.
Модуль MS-CAN-LOG поддерживает передачу информации о состоянии автомобиля в
спутниковые системы (замок зажигания, концевики дверей, капота, багажника, состояние
двигателя, состояние штатной охранной системы), а также получает данные о уровне
топлива в баке, полном расходе топлива, полном пробеге автомобиля, полном времени
работы двигателя, температуре двигателя, количестве оборотов двигателя в минуту,
состоянии контрольных ламп приборного щитка.
Поддерживаемый функционал может различаться в зависимости от марки автомобиля.

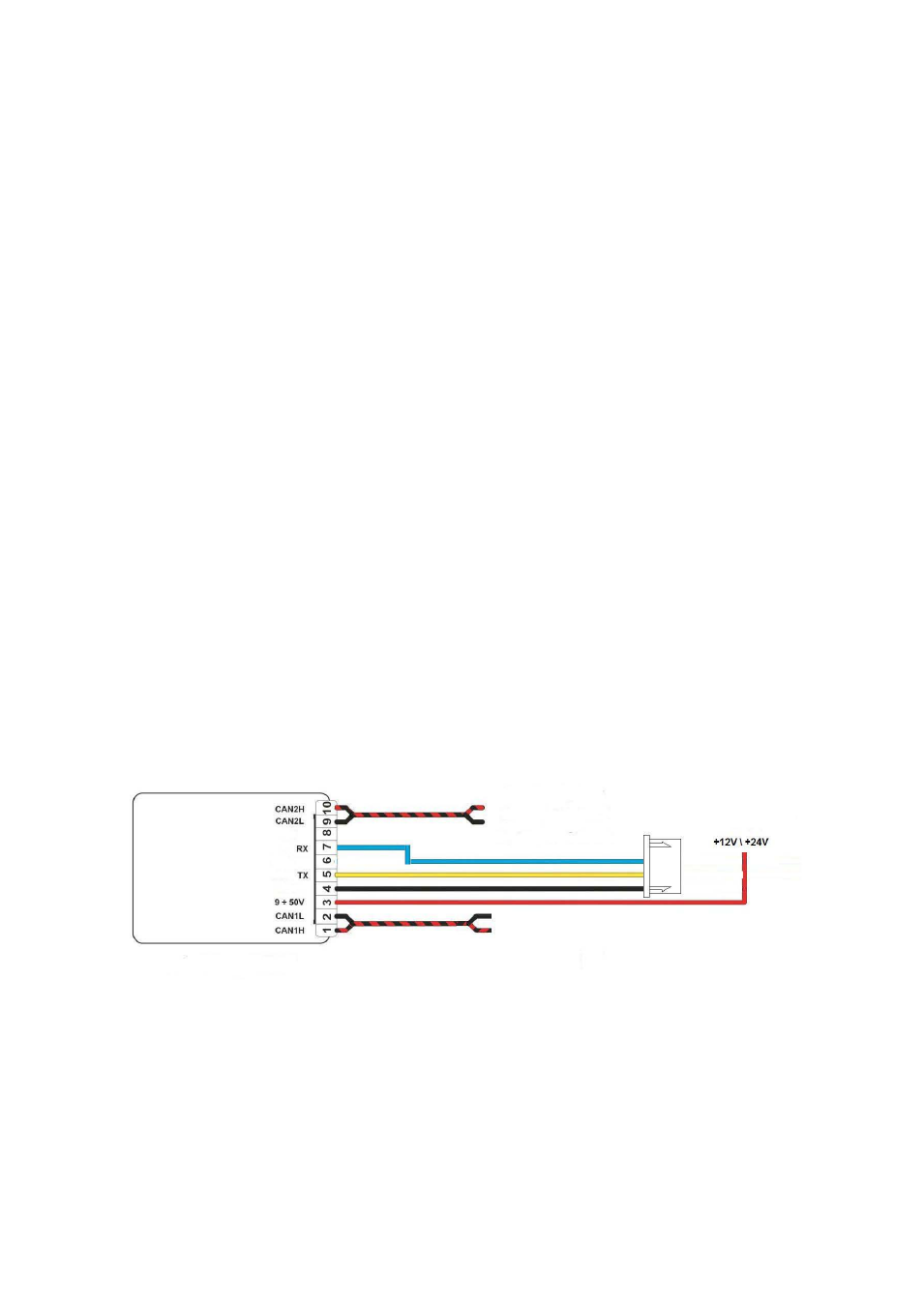

Схема подключения модуля MS-CAN-LOG:
1
CANH Черный/красный двухпроводная шина CAN-H
2 CANL Черный двухпроводная шина CAN-L
3 +12V Красный +12В (питание модуля)
4,5,7 Разъем для подключения к PGSM-4, PGSM Спутник
9
CANL Черный двухпроводная шина CAN-L
10
CANH Черный/красный двухпроводная шина CAN-H
