Инструкция по эксплуатации ООО АЛЬТОНИКА REEF GSM-3000 (10)
Страница 27
Advertising
27
*
Нумерация разъемов Black Bug Super BT-85
**
Нумерация разъемов Guard RF-344. В скобках указано обозначение разъемов для модификации
системы Guard RF-344 с разъемом для подключения силовых проводов.
***
Нумерация разъема Reef Net R-501/500. Провод 13 (коричневый) не подключать.

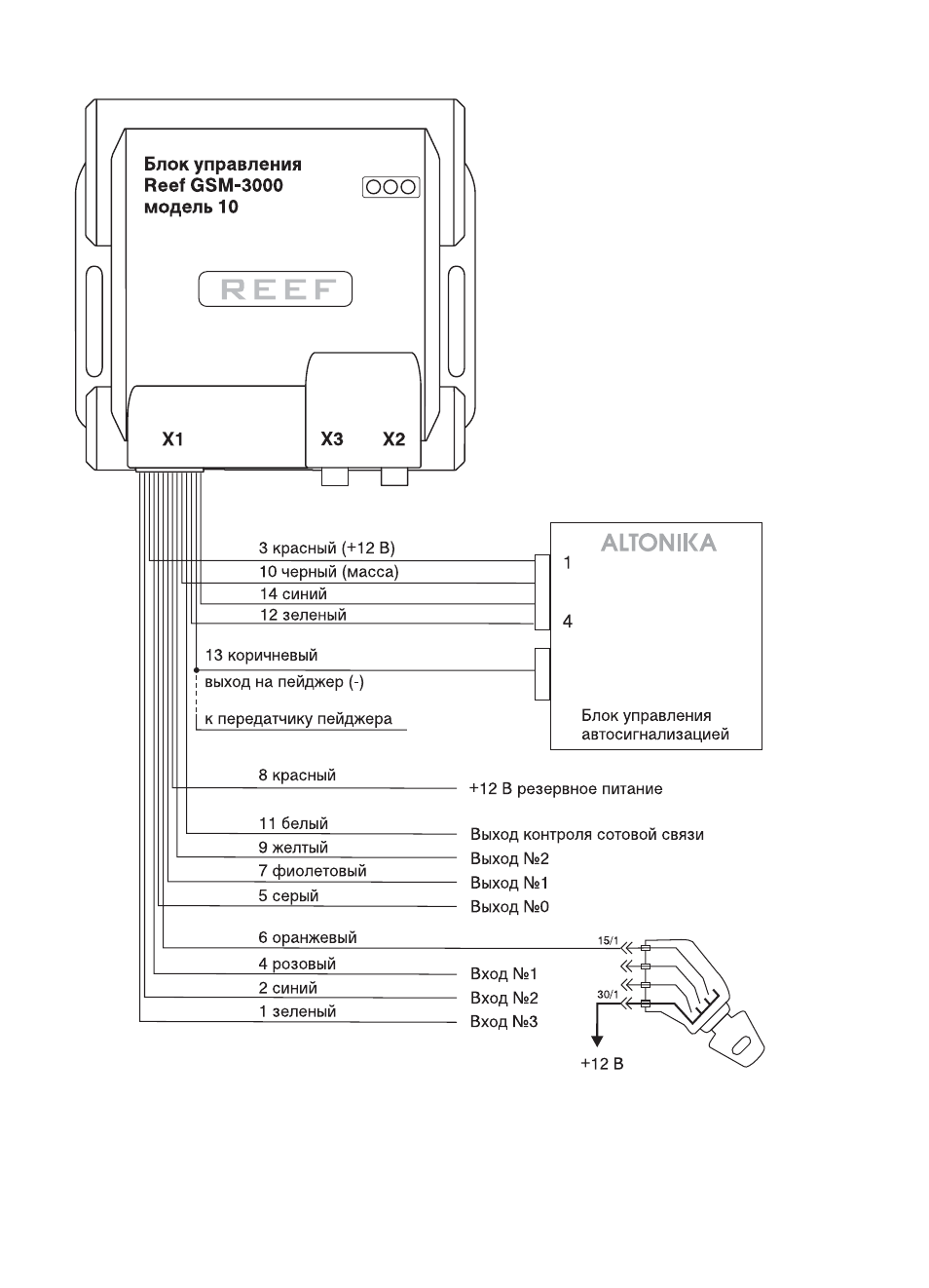

Рис. 10. Схема подключения
X5
*
X6(XP3)
**
XP6
***
X12/3
*
X7/11(XP6/11)
**
