1.­ Перед­началом­подсоединения­отключите­
источник­питания­(аккумулятор),­вынув­со-
ответствующий­предохранитель­из­предо-
хранительной­коробки­автомобиля.
2.­ Подсоедините­провода­питания­аппара-
та­к­соответствующим­цепям­автомоби-
ля,­защищенным­предохранителями.
3.­ Подсоедините­ черный­ провод­ к­ метал-
лическому­корпусу­автомобиля.

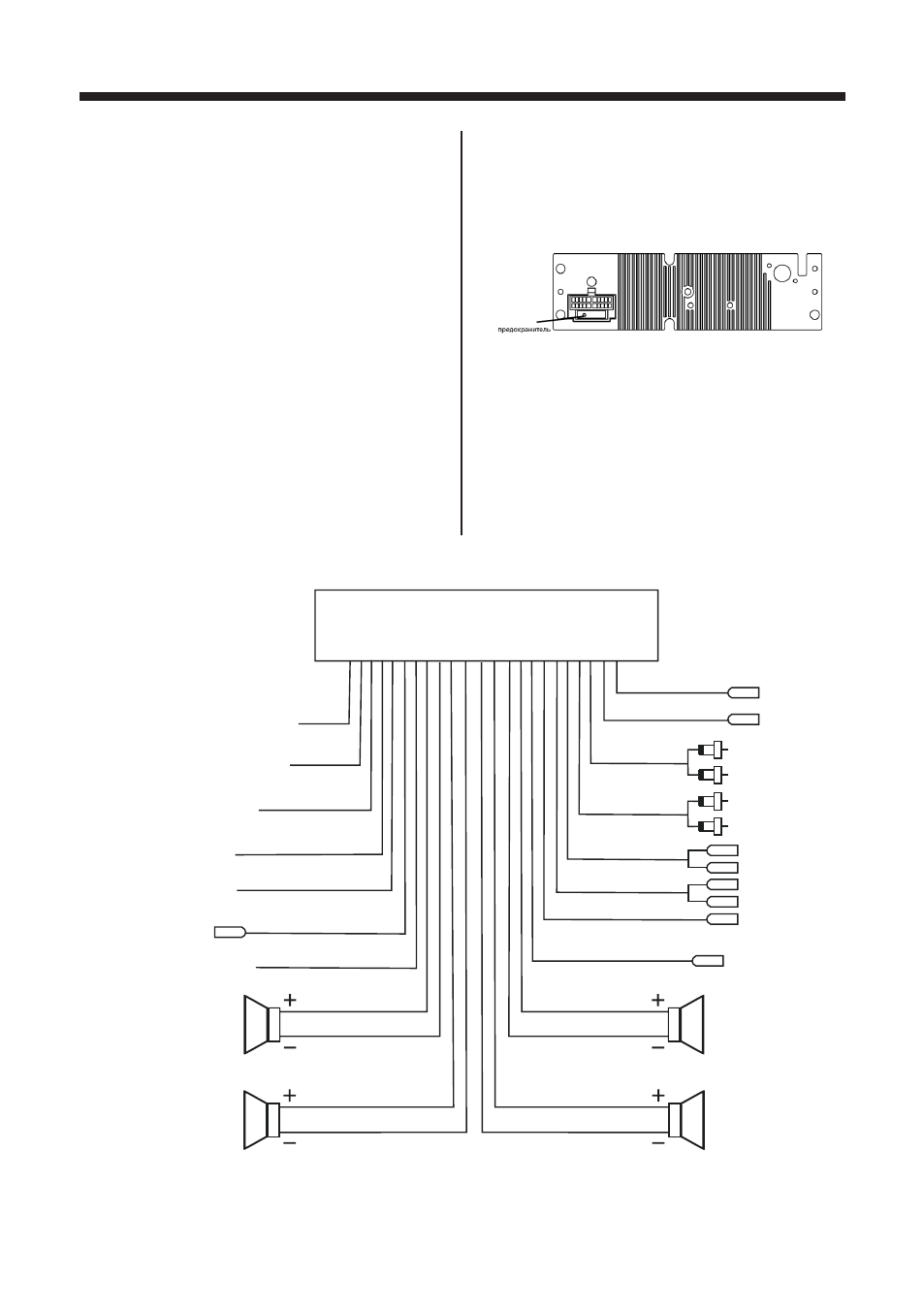

4.­ Выполните­ соединения­ в­ соответствии­
со­схемой.
5.­ Если­в­вашем­автомобиле­не­ISO­разъем,­
то­вы­можете­приобрести­его­в­специа-
лизированном­магазине.
Примечание:
Неправильное­ подсоединение­ приводит­ к­
неисправности­ аппарата­ и­ лишению­ прав­
гарантийного­обслуживания.
тыльная сторона головного устройства
Замена предохранителя
При­замене­перегоревшего­предохрани-
теля­используйте­предохранитель­того­же­
типа­и­номинала.
инициализация системы
Кнопка­ RESET­ расположена­ на­ головном­
устройстве­ (см.­ рис.)­ и­ активируется­ при­
Стояночный тормоз (-)
Управление изображением
камеры заднего вида В+ 12В
Зажигание В+
Питание
Масса «-»
Выход на сабвуфер
Питание активной антенны
Передний левый
громкоговоритель
Задний левый
громкоговоритель
Задний правый
громкоговоритель
Передний правый
громкоговоритель
Видео вход
камеры заднего вида
Видео вход
Видео выход (1)/(2)
Аудио вход
RCA выход
Задний
RCA выход
Гнездо радио антенны
Гнездо ТВ антенны
Передний
Розовый
Оранжевый
Красный
Желтый
Черный
Синий
Серый
Синий
Белый
Белый/Черный
Зеленый Фиолетовый
Зеленый/Черный Фиолетовый/Черный
Серый
Желтый
Желтый
Желтый
Желтый
Белый
Красный
Белый
Красный
Белый
Красный
Серый/Черный
