12

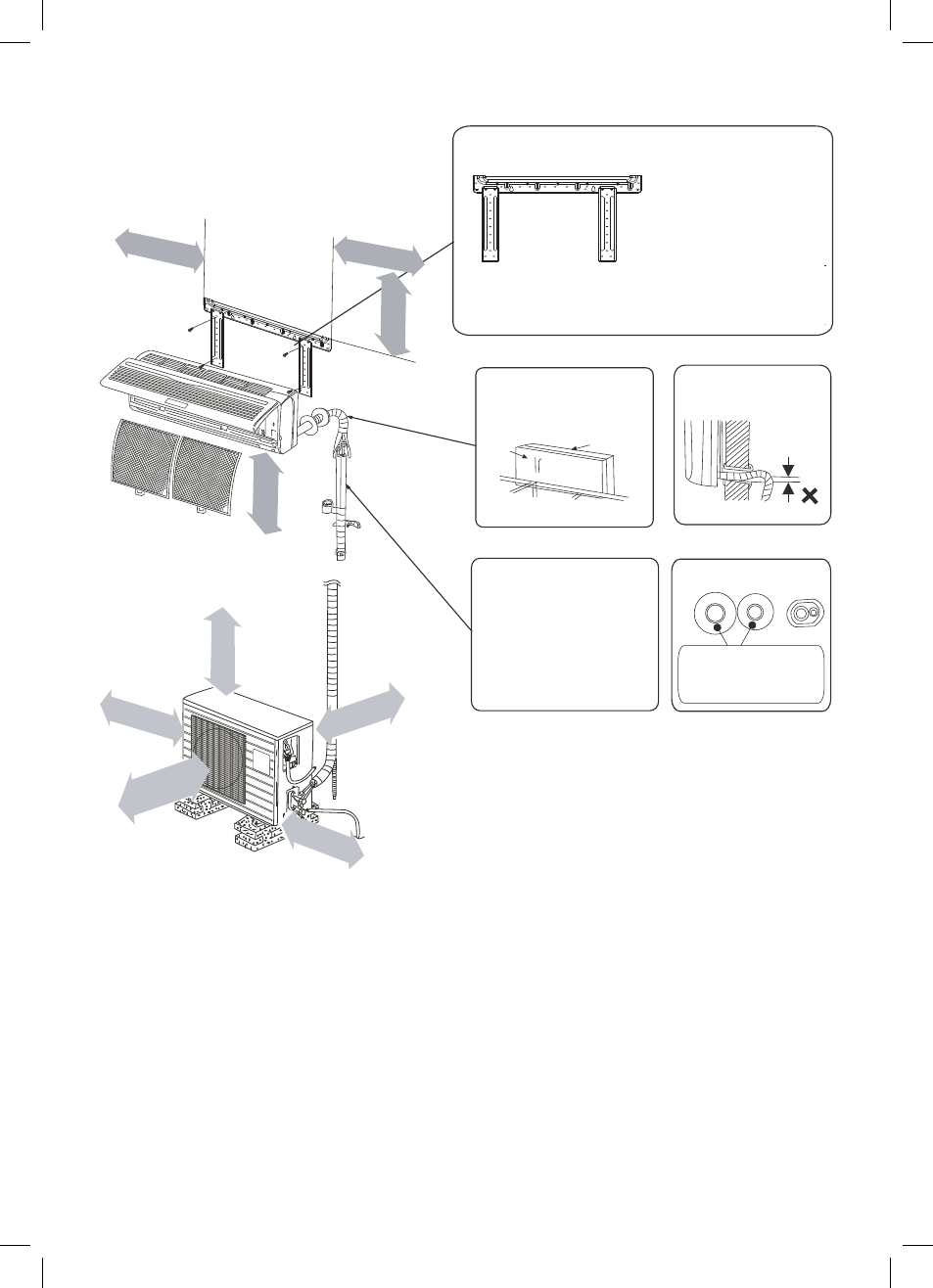

СХЕМА УСТАНОВКИ
более 105 мм
более 155 мм
бо
лее 250 мм
м
м
0
2
е
е
л
о
б
Подтвердите положение при установке разметкой положения
внутренней монтажной пластины.
Медная труба может быть
подведена сзади, справа,
снизу или с левой задней
стороны.
сзади
справа
сзади
снизу слева-сзади
спе-
реди
слева
Внимание: не допускайте
участков с поднятым
сливным шлангом.
При монтаже трубопровода
на тонкой броневой плите или
на стене из металлической
сетки следует использовать
деревянную доску, зажав ее
между стеной и трубопрово-
дом, или обернуть трубопро-
вод 7-8 слоями пластиковой
изоляционной ленты. Cоединительный патрубок cо сло-
ем адиабатического материала.
Пористый адиабатический
пластический материал
толщиной 8 мм.
м
м
0
0
5
е
е
л
о
б
более 300 мм
более 500 мм
более 300 мм
более 500 мм
ИНСТРУКЦИИ ПО УСТАНОВКЕ
1 Выбор местоположения внутреннего блока
• Отверстия для впуска и выпуска воздуха должны находиться на большом расстоянии
от стен и ограждений.
• Расстояние по высоте между внутренним и наружным блоком не должно превышать 5 м.
• Стена для установки должна быть достаточно прочной, чтобы выдержать вес блока
и не вызывать вибрацию.
• Следует избегать прямого солнечного света.
• Место установки должно обеспечивать легкое удаления конденсата и легкое соединение
с наружным блоком.
• Место установки должно находиться вдали от ламп дневного света, которые могут влиять
на работу дистанционного управления.
• Место установки должно находиться на расстоянии не менее 1 м от телевизора, радио-
приемника и других бытовых приборов.
Внимание: у разных моделей кондиционеров монтажные
пластины отличаются. При установке руководствуйтесь
реальным видом монтажной пластины.
м
м
0
2
е
е
л
о
б
м
м
0
5
2
е
е
л
о
б
более 105 мм
более 155 мм
