УСТАНОВКА
«710 Minisit» соответствует действующим стандартам
безопасности.
Установка многофункционального регулятора на
газопотребляющее оборудование должна быть выполнена в
соответствии со специфическим требованиями для этого
оборудования. В частности, должно быть проверено
соответствие требованиям, касающимся системы
термоэлектрической защиты и, если имеется, стабилизатора
давления. Все операции по установке и настройке должны
быть выполнены квалифицированным персоналом.
Многофункциональный блок управления не предназначен
для работы вне помещений.
НАСТРОЙКИ И РЕГУЛИРОВКИ

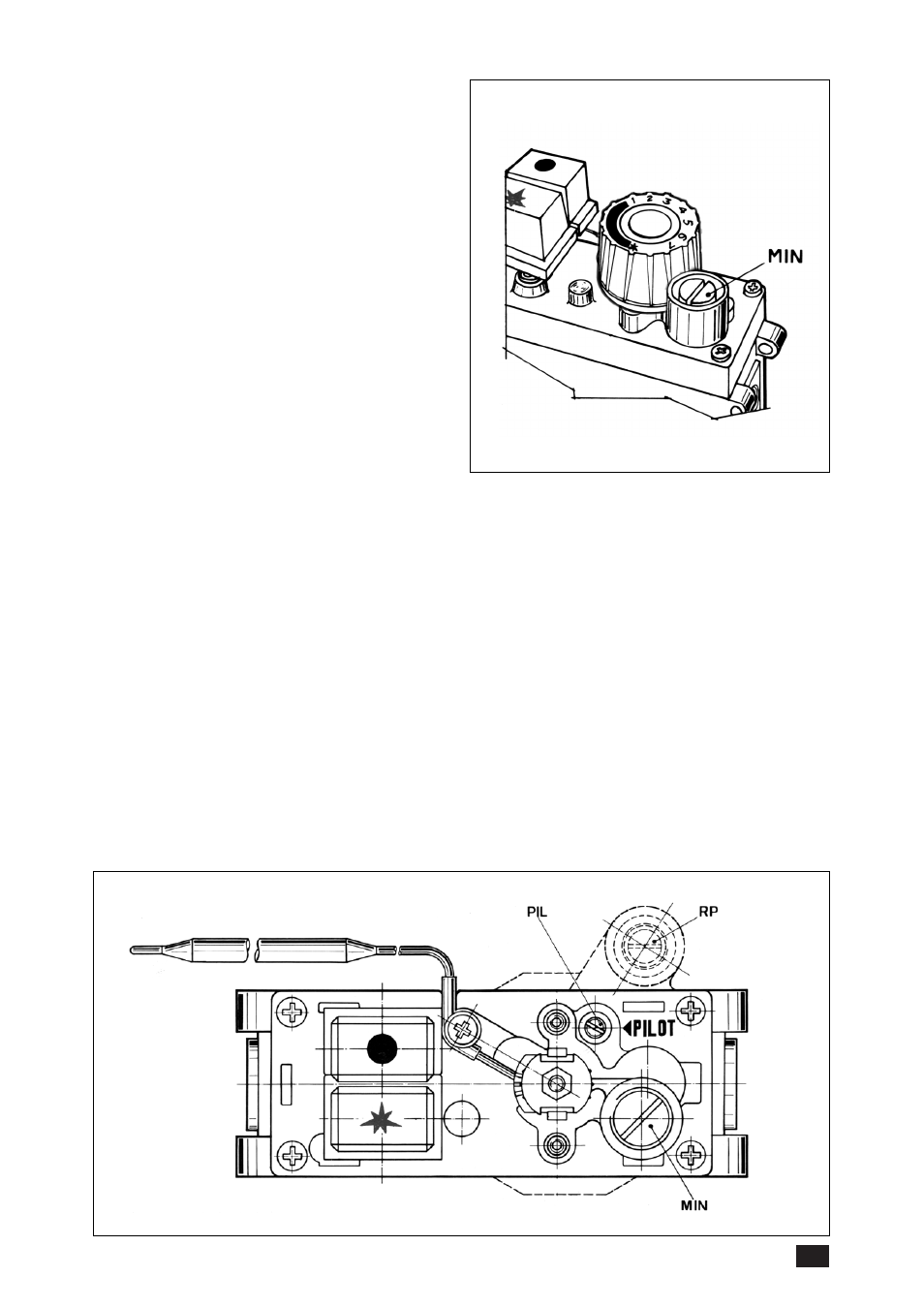

Настройка минимального потока газа
- Для увеличения потока газа вращайте винт "MIN" против
часовой стрелки
- Для уменьшения потока газа вращайте винт "MIN" по
часовой стрелке.
Настройка подачи газа к запальной горелке
Давление на выходе регулятора настраивается вращением
винта "PIL"
- Для увеличения потока газа вращайте винт "PIL" против
часовой стрелки.
- Для уменьшения потока газа вращайте винт "PIL" по
часовой стрелке,
Настройка стабилизатора давления
Давление на выходе регулятора настраивается вращением
винта "RP".
- Снимите защитную крышку винта "RP"..
- Для увеличения давления вращайте винт "RP".по часовой
стрелке.
- Для уменьшения давления вращайте винт "RP". против
часовой стрелки.
Настройка подачи газа к основной горелке
Уровень расхода газа основной горелки настраивается
винтом "Q".
- Снимите защитную крышку винта "Q".
- Для увеличения расхода газа вращайте винт "Q".против
часовой стрелки.
- Для уменьшения расхода газа вращайте винт "Q".по
часовой стрелке.
ВНИМАНИЕ:
Работа с газом семейства III
- В отверстии регулировочного винта "MIN" должно быть
установлено
соответствующее сопло. Винт должен быть полностью
заверну.
- Регулировочный винт "PIL" должен быть повернут до конца
против часовой стрелки
- Стабилизатор давления должен быть заблокирован (винт
"RP" должен быть полностью завернут)
- Регулировочный винт расхода газа должен быть
заблокирован винт "Q" (должен быть повернут до конца
против часовой стрелки).
