Установка дистанционного управления
6 720 680 078 (2009/09)
14
4
Установка дистанционного управления
4.1
Установка платы передатчика ПДУ

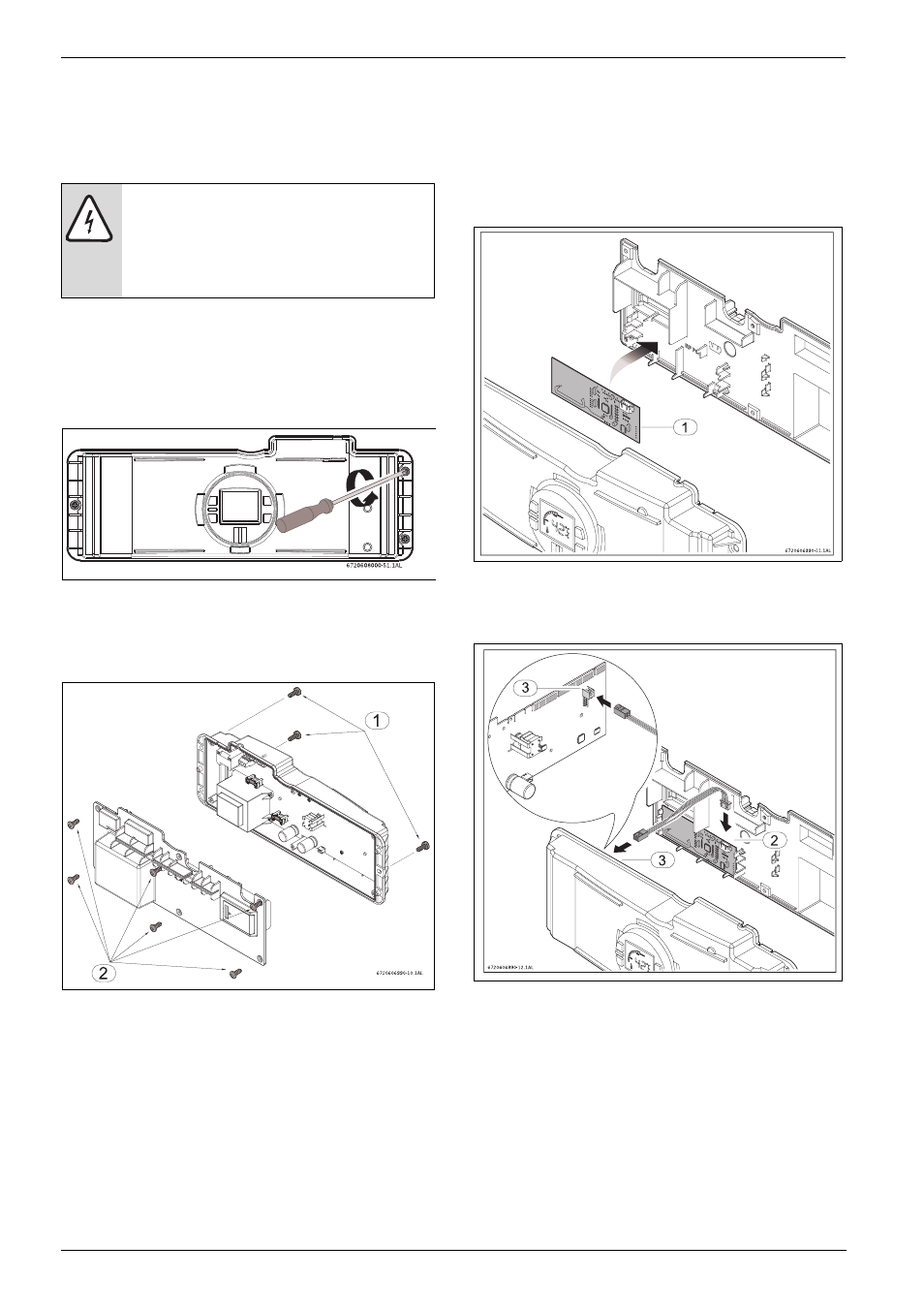

Подготовка перед установкой
► Ослабьте два винта с крестообразными головками на
нижней задней части крышки.
► Поднимите переднюю панель вверх и снимите ее.
► Отпустите три винта на блоке управления (рис. 2, поз. 1).
Рис. 2
► Отпустите шесть винтов на задней крышке блока
управления для доступа к плате электронного блока
(рис. 3, поз. 2).
Рис. 3
Установка платы передатчика ПДУ
► Установите плату ПДУ на задней крышке блока
управления, как показано на рис. 4.
Рис. 4
► Подсоедините кабель из комплекта поставки между
главной платой и платой ПДУ, как показано на рис. 5.
Рис. 5
► Соберите все детали в обратном порядке.
ВНИМАНИЕ! Опасность электрического
разряда!
► Из соображений безопасности перед уста-
новкой отключите источник питания от
водонагревателя.
