Инструкция по эксплуатации StarLine M30
Страница 51
Advertising
´¹½¾¼¿¶В´Л»º¿½¾¬¹º®¶±
Блок управления
автономным отопителем
Webasto
SET
Красный
Черный
Зелено-
красный
Таймер
Желто-
синий
Реле
Реле
1N4001
1N4001
Зелено-белый
(управление
вентилятором
отопителя салона)
+ 12 В
Out (Черный)
Доп. диод
(1N4001)
— Оборудование Webasto
«+» (Красный)
«-» (Коричневый)
Аккумулятор 12 В
5А
86
30
85
87
87а
86
30
85
87
87а
Вентилятор
отопителя
салона
автомобиля

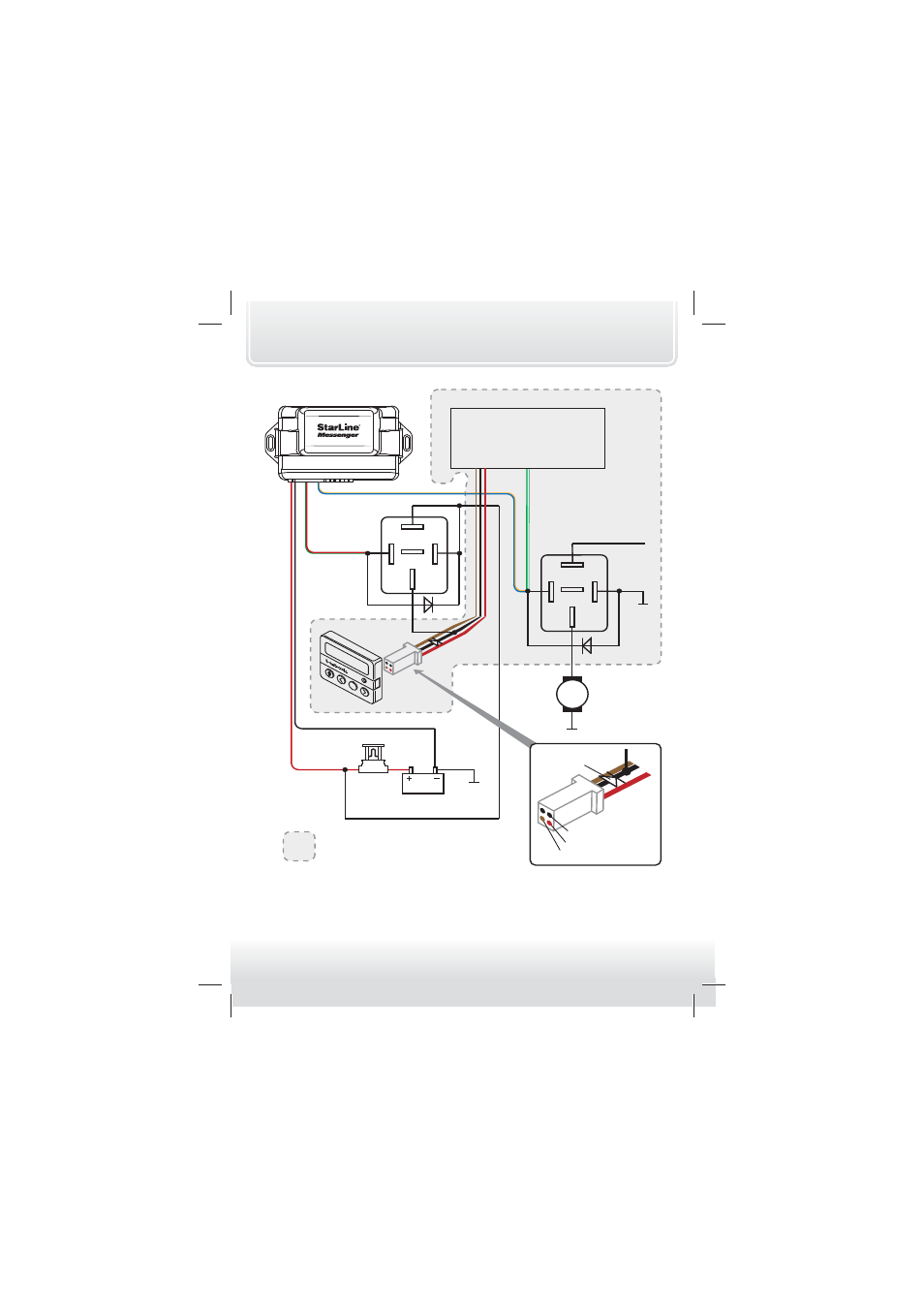

Схема подключения М30 к подогревателю Webasto
