16 | Монтаж
RU
6 720 680 462 (2010/08)
B Нажать на нижнюю часть передней крышки и снять,
потянув его вверх.

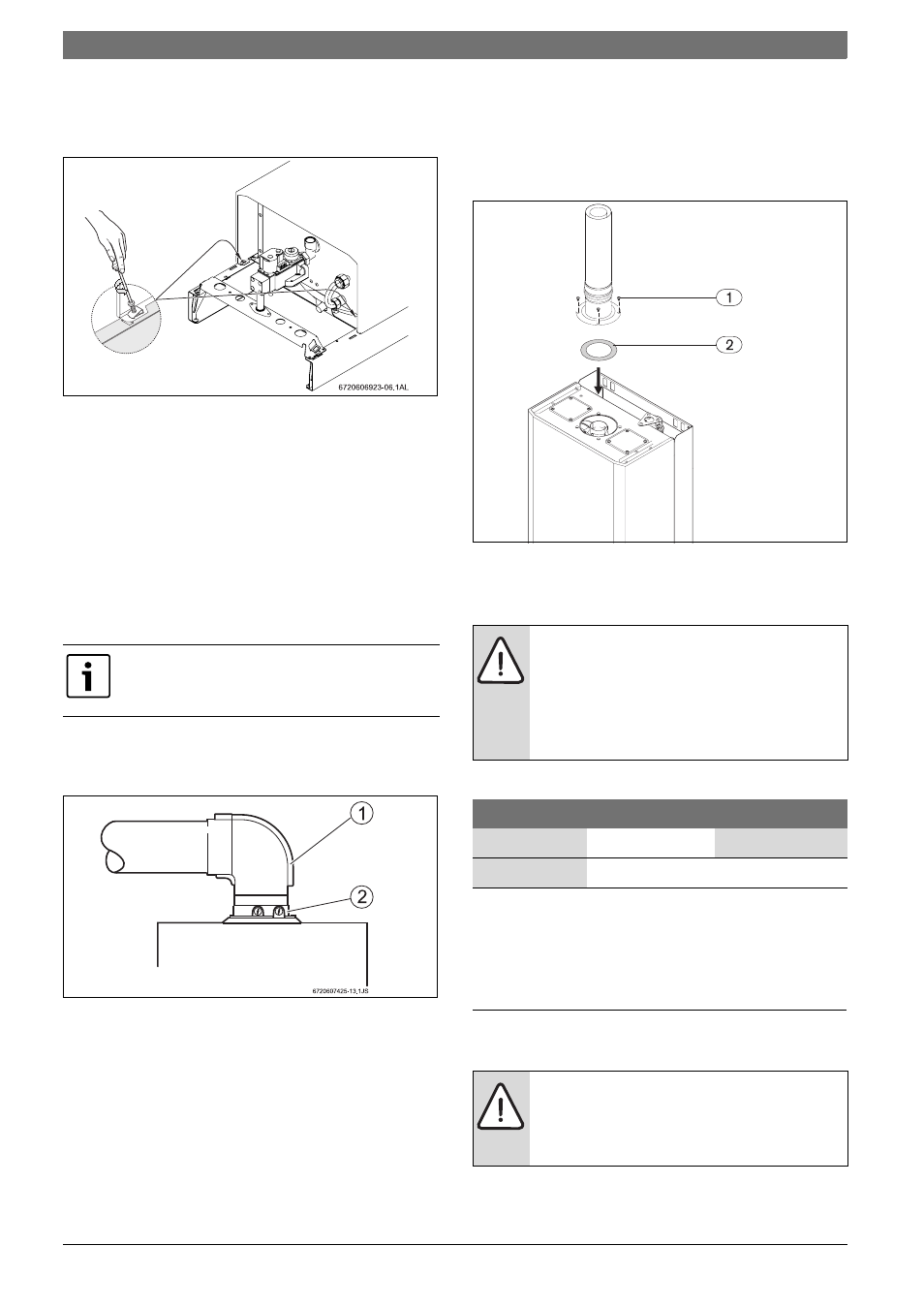

Рис 12 Снять переднюю крышку
Закрепление котла
B Поднять котел и подвесить его на установленную
подвесную шину.
B Установить котел на заранее установленных
соединениях для трубопровода.
B Проверить исправность положения прокладок,
после этого закрутить накидные гайки на разъёмах
трубных соединений.
Монтаж труб для отвода дымовых газов
B Установите отводную коленчатую трубу на
горловину выходного отверстия котла и нажмите до
упора.
Рис 13 Фиксация отводной коленчатой трубы при
помощи зажимной клеммы
1
Отводная коленчатая труба
2
Горловина выходного отверстия
Монтаж дроссельной шайбы
B Установите дроссельную шайбу (2)
соответствующего диаметра во впускное отверстие
вентилятора.
Рис 14 Монтаж дроссельной шайбы
1
Фиксирующий винт
2
Дроссельная шайба
Рекомендуется установка дроссельной шайбы.
Подключение принадлежностей
B Монтаж принадлежностей производится в
соответствии с инструкциями по монтажу.
4.7
Установка декоративной панели
панели
Для получения более подробной
информации об этих принадлежностях см.
прилагаемые к ним инструкции.
ОСТОРОЖНО:
Устанавливаемая дроссельная шайба
выбирается в соответствии с длиной трубы
для отвода дымовых газов (см.
инструкцию для системы отвода дымовых
газов).
Природный газ
Сжиженный газ
CO
2
(%)
7,3 - 7,8%
7,7 - 8,3%
Δp (мбар)
1,1 - 1,4
Таб. 7
ОСТОРОЖНО:
Установка декоративной панели должна
производиться после завершения
установки котла.
