-13-
­­
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

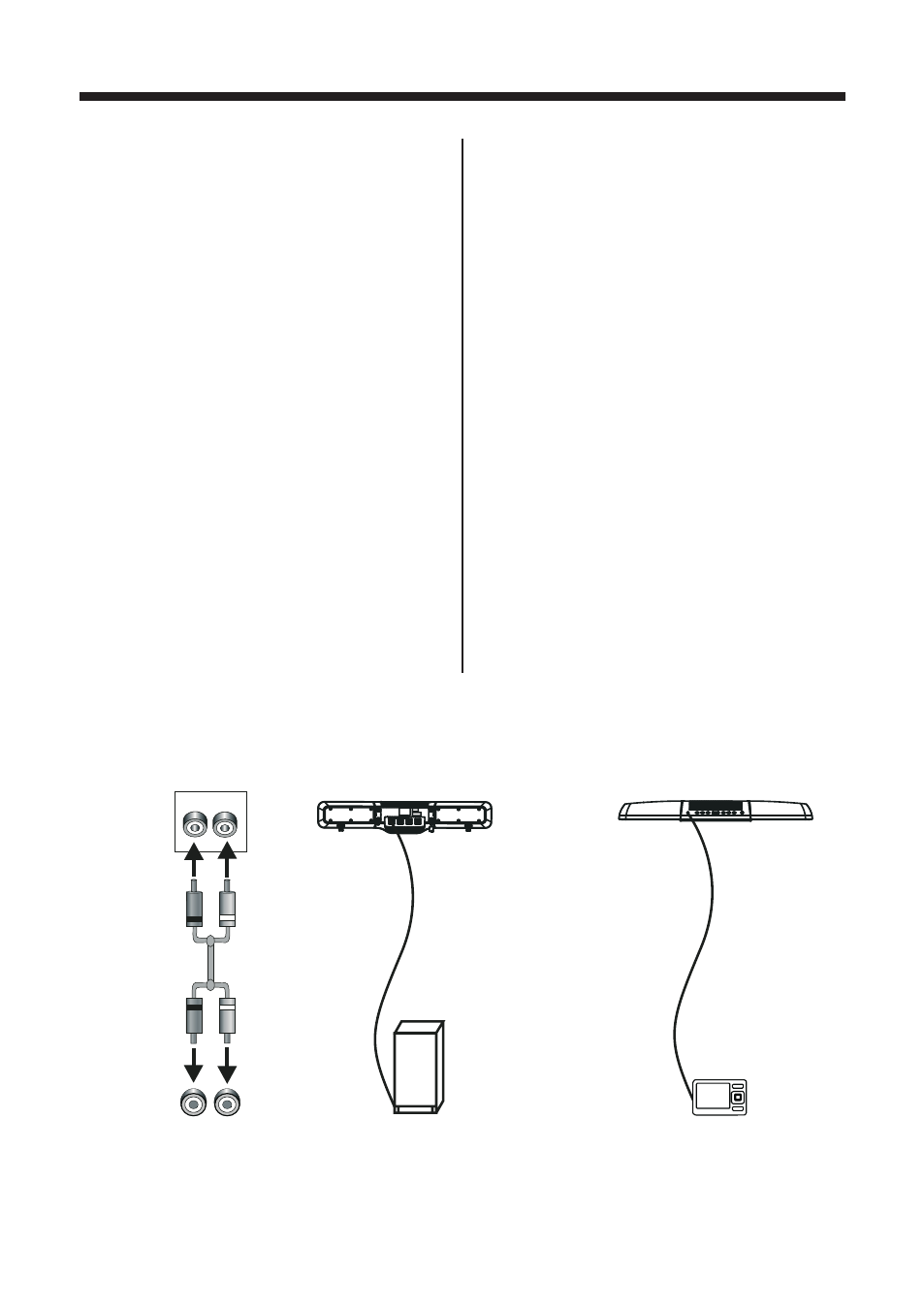

Стерео аудио/AUX IN Подключение
сабвуфера
Вход дополнительного источника
аудиосигнала
Дополнительный­источник­­
аудиосигнала
СОЕДИНЕНИЯ АУДИО­
В­данном­устройстве­имеется­аналоговый­ади-
овыход.­ Система­ аналогового­ аудиовыхода­
включает­в­себя­двухканальный­стереовыход.­
Стерео аудио­
Используйте­ парный­ RCA­ кабель­ (красный­
для­правого,­белый­для­левого­канала)­для­
подключения­ стерео­ аудиовыхода­ прои-
грывателя­ к­ аудиовходу­ ТВ­ или­ усилителя­
мощности.
AUX IN/PORT IN
В­данном­аппарате­имеется­2­группы­допол-
нительных­аудиовходов:­AUX­IN­и­PORT­IN.­
AUX­IN­(RCA)­расположен­на­задней­панели­
аппарата,­ а­ PORT­ IN­ (3.5­ мм)­ -­ на­ верхней­
панели­ аппарата.­ К­ данным­ входам­ можно­
подключить­ внешние­ источники­ сигнала,­
на­которых­присутствуют­соответствующие­
разъемы,­ например,­ CD,­ DVD,­ MP3­ прои-
грыватели,­ мобильный­ телефон­ и­ прослу-
шивать­ музыку,­ воспроизводимую­ на­ этих­
устройствах,­через­динамики­аппарата.
Выход для подключения сабвуфера
Подключите­сабвуфер.
Выход для подключения колонок­
Соедините­выход­для­подключения­колонок­
этого­аппарата­c­колонками­с­помощью­­ка-
беля­для­подключения­колонок.
Примечание:
Физическое­соединение­должно­совпадать­
с­ настройками­ аудиовыхода­ этого­ устрой-
ства.­ Чтобы­ получить­ подробную­ инфор-
мацию,­ смотрите­ раздел­ Настройка­ аудио­
(Audio­ Setup­ )­ в­ разделе­ меню­ Настройки­
системы­(System­Setup).­
R L
­MIX­L­­ MIX­R­
DVD­­Audio ­Output
Двухканальный­аудиовход
Двухканальный­аудиовыход
Сабвуфер
Выход­колонки
DCIN SU B OUT AU X­ IN AU DIO­OUT W OOFER R R L L VIDEO HDMI­OUT FM75ohm 25 V
VOL SOURCE PORT. IN
MP3
