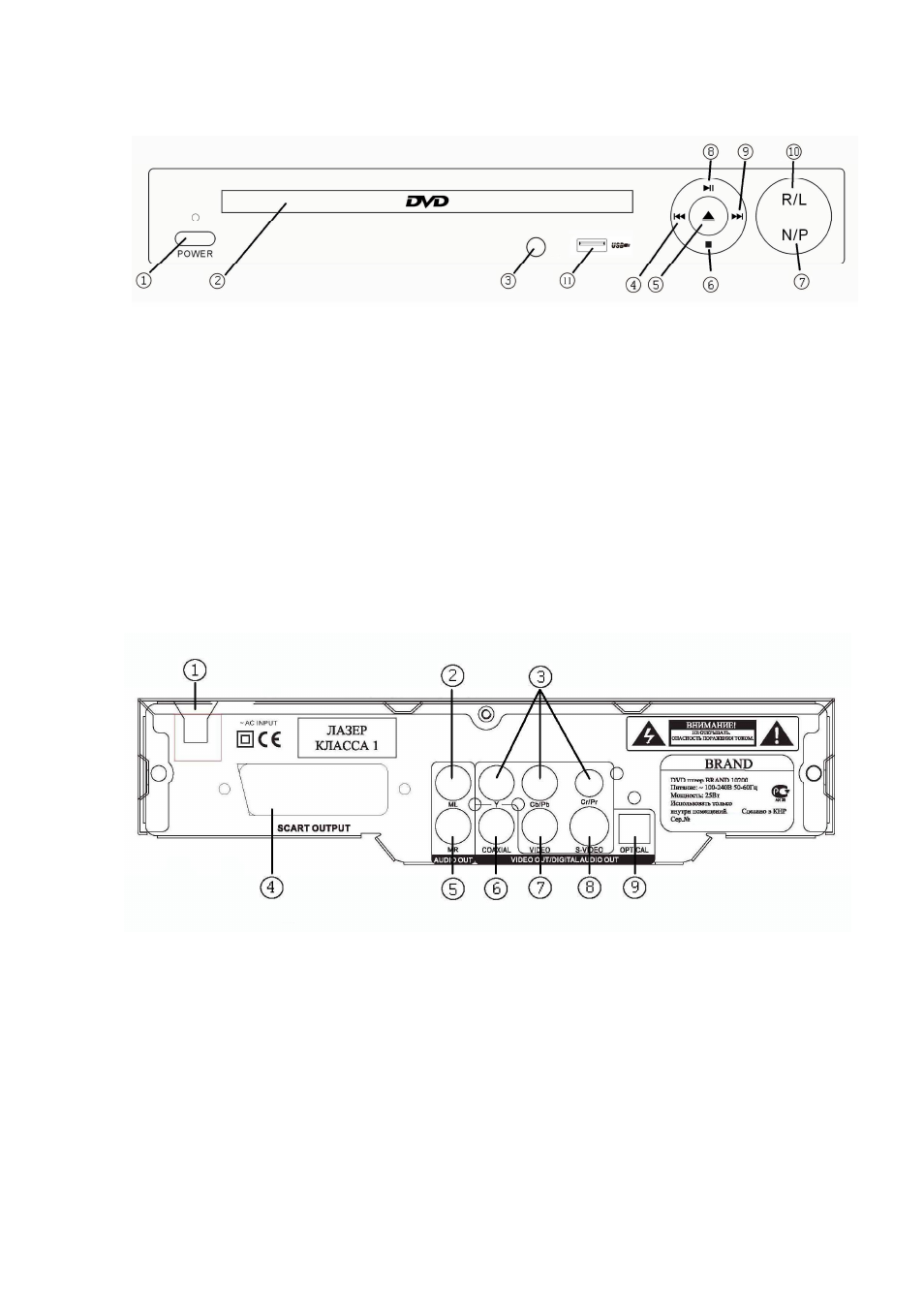

► СХЕМА ЛИЦЕВОЙ ПАНЕЛИ
1. Выключатель питания
2. Лоток диска
3. Инфракрасный датчик для пульта ДУ
4. Кнопка «Предыдущий»
5. Кнопка открытия/закрытия лотка
6. Кнопка «Стоп»
7. Кнопка переключение NTSC/PAL
8. Кнопка воспроизведения/паузы
9. Кнопка «Следующий»
10. Кнопка «Правая/левая звуковая дорожка»
11. Разъем USB
► СХЕМА РАЗЪЕМОВ (НА ЗАДНЕЙ СТОРОНЕ КОРПУСА)
 НАГЛЯДНЫЙ ЧЕРТЕЖ И СПИСОК РАЗЪЕМОВ
1. ГНЕЗДО СЕТЕВОГО ШНУРА
2. АУДИОВЫХОД ЛЕВЫЙ
3. ВИДЕОВЫХОД КОМПОНЕНТНЫЙ YUV
4. SCART
5. АУДИОВЫХОД ПРАВЫЙ
6. АУДИОВЫХОД КОАКСИАЛЬНЫЙ ЦИФРОВОЙ
7. ВИДЕОВЫХОД КОМПОЗИТНЫЙ
8. ВИДЕОВЫХОД S-VIDEO
9. АУДИОВЫХОД ОПТИЧЕСКИЙ ЦИФРОВОЙ
