Руководство по эксплуатации
•
SDv-290U
6
Подсоедините провод к «-» клемме автомо-
7.
бильного аккумулятора. Установите обрам-
ление и переднюю панель (см. раздел «Уста-
новка и снятие передней панели»).
ПОРяДОК извлеЧения аППаРата
Убедитесь, что зажигание выключено. Отсое-
1.
дините провод от «-» клеммы аккумулятора
автомобиля.
Снимите металлическую скобу с задней стенки
2.
устройства (если она устанавливалась ранее).
Вставьте до упора ключи, входящие в ком-
3.
плект поставки проигрывателя, в пазы на бо-
ковых поверхностях передней панели. Извле-
ките аппарат из рамки, потянув его на себя.
Тыловой монтаж (метод 2)
Данный метод установки аппарата предполагает уста-
новку с помощью отверстий на боковых поверхностях
прибора и крепление его на кронштейн автомобиля.
Выберите позицию, при которой винтовые отвер-
стия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия приемника, отмеченные соот-
ветствующими буквами названия марки автомо-
биля, совпадут, и закрепите проигрыватель с каж-
дой стороны при помощи 2-х винтов 5x5 мм.
ПРИМЕЧАНИЕ:
Монтажная рама, монтажная коробка, винты и крючки
в комплект поставки не входят.
ПОДсОеДинения
Вы можете подключить монитор к видео выходу
RCA типа проигрывателя. В целях предосторожно-
сти перед выполнением подсоединений выключи-
те питание проигрывателя и монитора.
Для аудио подсоединений вы можете использовать
аудио выходы RCA типа проигрывателя (аналого-
вый звук).
ВНИМАНИЕ:
Если подсоединения выполнены неправильно, это
может вызвать повреждение изделия, в таком слу-
чае прибор не подлежит ремонту по гарантии.
Убедитесь, что провод к аккумулятору и зажиганию
подключаются к правильным разъемам. Непра-
вильное подключение приведет к перегоранию
предохранителя.
При замене предохранителя устанавливайте пре-
дохранитель такого же типа.

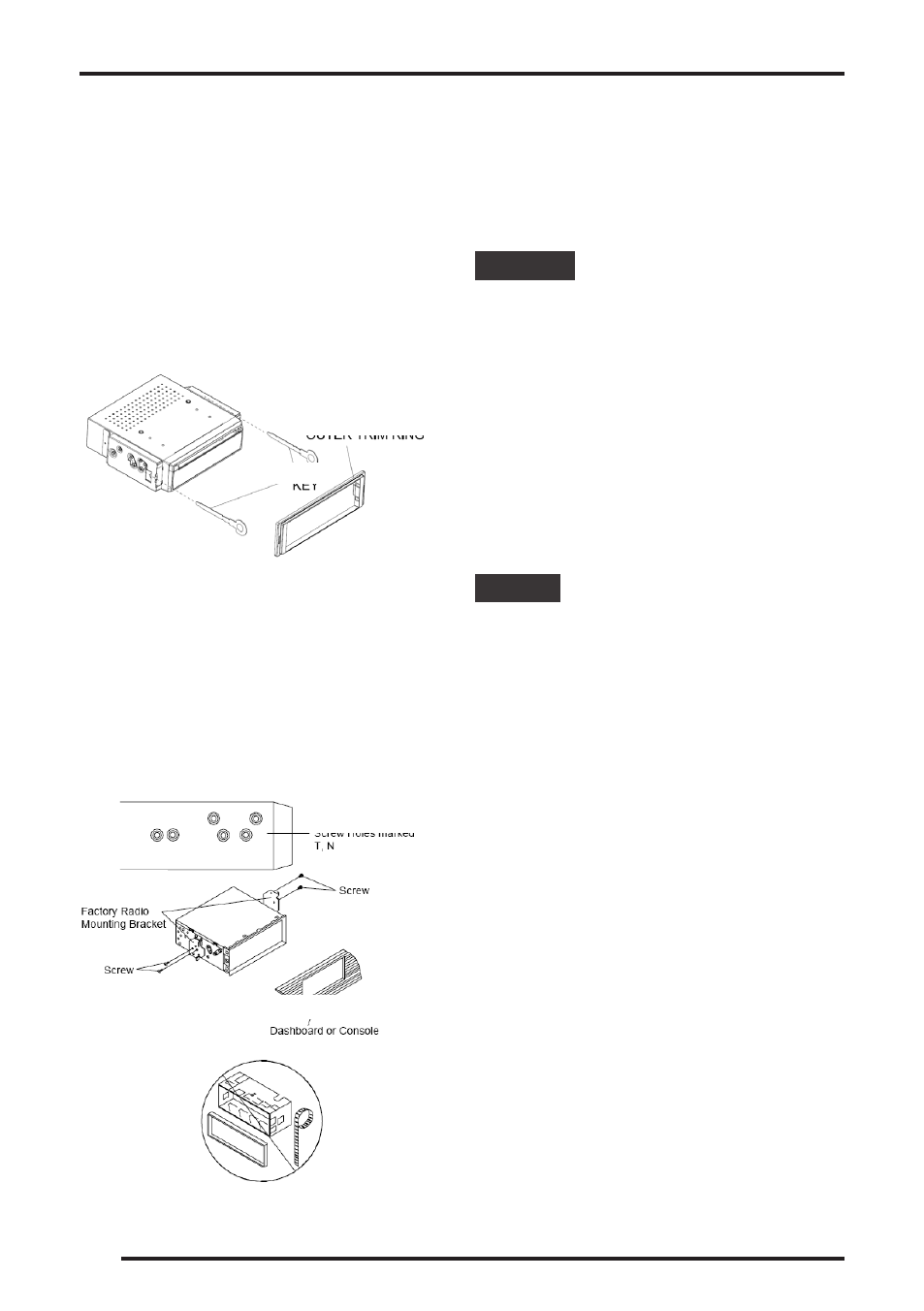

Обрамление
Ключи
Вид сбоку: отверстия
для винтов, обозна-
ченные буквами T, N
Винт
Винт
Кронштейн
Приборная панель
