4 Подключение к источнику питания
VEGABAR 83 • HART и аккумуляторный блок
46314-R
U-131210
4 Подключение к источнику питания
4.1 Подключение зарядного устройства
Перед пуском устройства в эксплуатацию рекомендуется
полностью зарядить встроенный аккумулятор. Длительность
зарядки см. в гл. "Технические данные".
Зарядное устройство вставляется в гнездо в отсеке питания, см.
гл. "Схема подключения".
Светодиоды в отсеке питания показывают ход и состояние
зарядки аккумулятора, см. гл. "Схема подключения".
4.2 Схема подключения
2
1

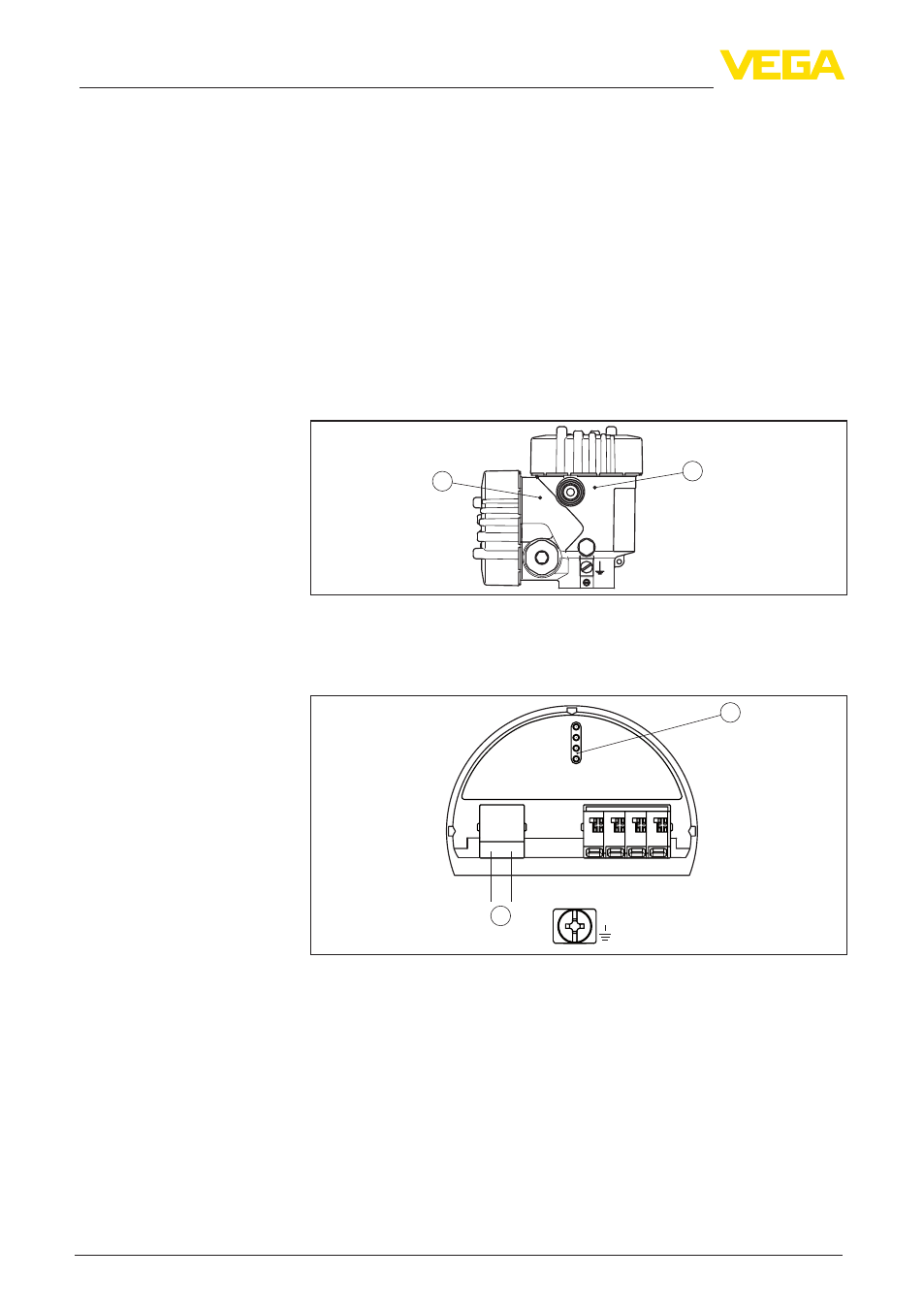

Рис. 3: Положение отсека питания и электроники
1 Отсек питания (аккумулятор)
2 Отсек электроники
5
6
7
8
4...20mA
2
1
2
+
( )
(-)
1
Рис. 4: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Контакты для модуля индикации и настройки
Общий обзор
Отсек электроники
