11
4 Подключение к источнику питания
VEGABAR 82 • HART и аккумуляторный блок
46307-R
U-131210
2
4
3
5
0
5
1
6
2
7
3
8
4
9
modes
4 ON/OFF
3 ON/OFF 1h
1,2 OFF
Charge
Accu
5..9 auto cycle
1
2
+
( )
(-)
1

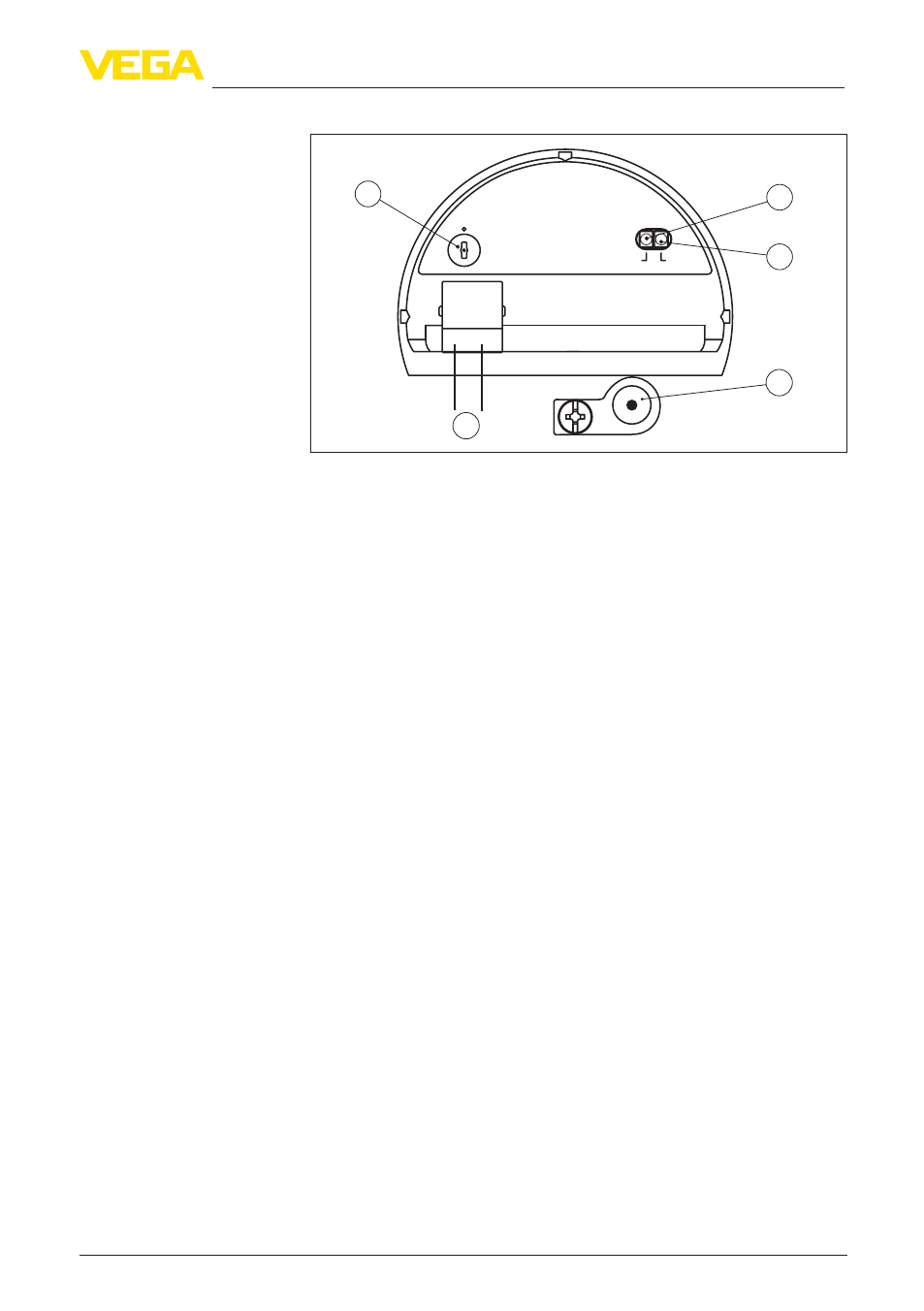

Рис. 5: Отсек питания
1 Внутреннее соединение с гнездом для зарядного устройства
2 Переключатель режимов работы
3 Зеленый светодиод, ход зарядки
4 Желтый светодиод, состояние зарядки
5 Гнездо для зарядного устройства
Переключатель режима работы позволяет выбрать следующие
режимы:
•
0 = Датчик выключен, светодиоды показывают состояние
аккумулятора
•
1, 2 = Датчик выключен, светодиоды выключены
•
3 = Датчик включен в течение 1 часа после нажатия кнопки
(состояние при поставке)
•
4 = Датчик включен продолжительно, включение/выключение
через кнопку
•
5 = Датчик включается на 3 минуты каждые 30 минут
•
6 = Датчик включается на 3 минуты каждый час
•
7 = Датчик включается на 3 минуты каждые 6 часов
•
8 = Датчик включается на 3 минуты каждые 12 часов
•
9 = Датчик включается на 3 минуты каждые 24 часа
Зеленый светодиод показывает ход зарядки:
•
Светодиод мигает = аккумулятор заряжается
•
Светодиод горит = аккумулятор полностью заряжен,
зарядное устройство должно быть снято (срок службы
аккумулятора)
Желтый светодиод, в течение прибл. 10 сек. после нажатия
кнопки или изменения режима работы, показывает состояние
аккумулятора:
•
Светодиод горит = аккумулятор полный
•
Светодиод мигает = аккумулятору требуется подзарядка
•
Светодиод не горит = аккумулятор пустой
Отсек питания
