4 Подключение к источнику питания
VEGABAR 82 • 4 … 20 mA
46305-R
U-131210
Макс. сечение проводов см. "Технические данные /
Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
4.2 Однокамерный корпус
Рисунок ниже действителен для исполнения без взрывозащиты,
а также для исполнения Ex ia.
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

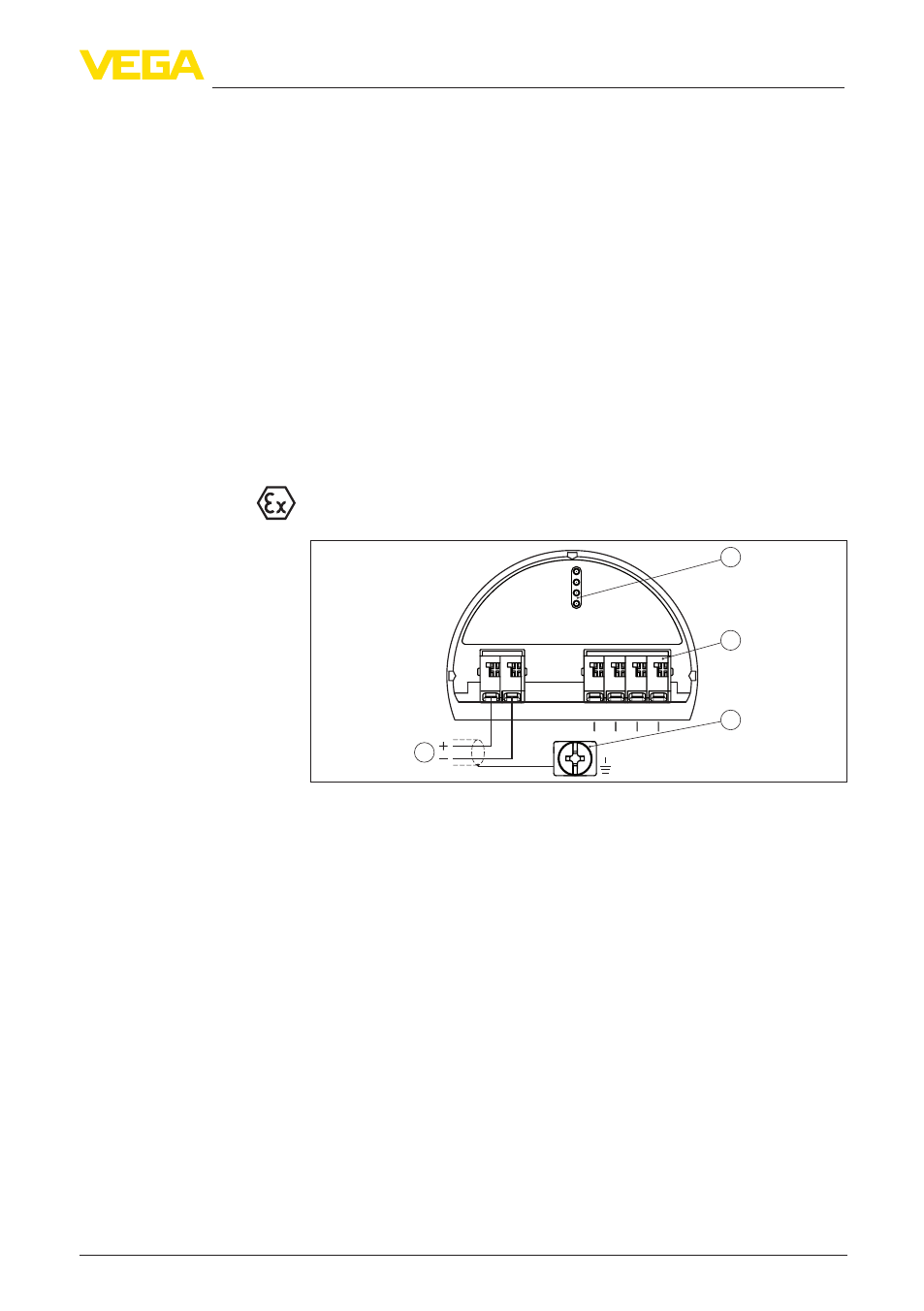

Рис. 4: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного устройства индикации и настройки или ведомого
(Slave) датчика
4 Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
