3 Монтаж
VEGABAR 81 • 4 … 20 mA
46298-R
U-131210
3 Монтаж
3.1 Основные указания по применению
устройства
Для защиты устройства от проникновения влаги использовать
следующие меры:
•
Использовать рекомендуемый кабель (см. гл. "Подключение к
источнику питания")
•
Надежно затянуть кабельный ввод
•
Корпус повернуть, так чтобы кабельный ввод смотрел вниз
•
Соединительный кабель от кабельного ввода направить вниз
Это необходимо, прежде всего, в следующих случаях монтажа:
•
Монтаж на открытом воздухе
•
Помещения с повышенной влажностью (например, где
производится очистка)
•
Емкости с охлаждением или подогревом
3.2 Вентиляция и выравнивание давления
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
1 2 3
4 4 4

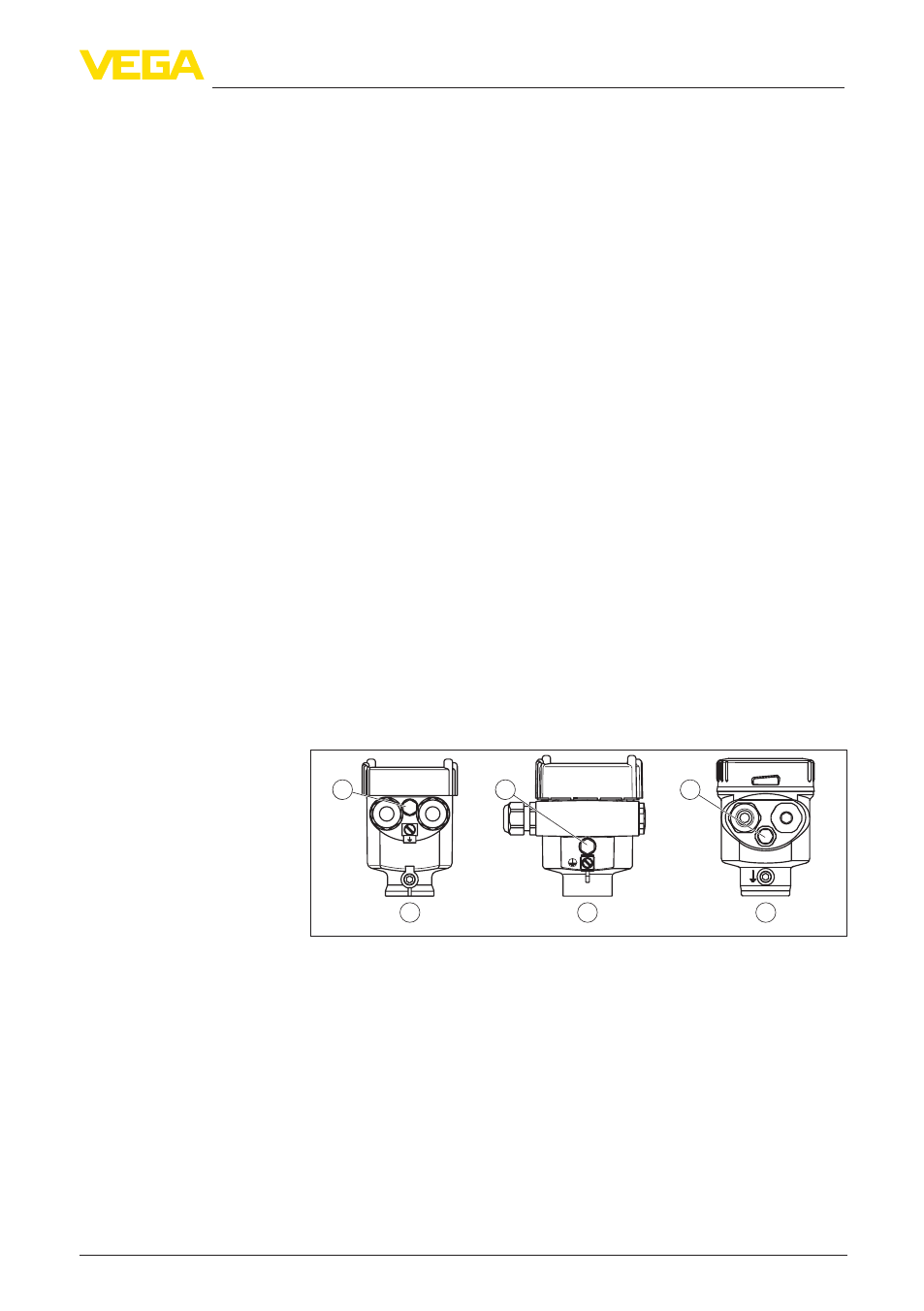

Рис. 2: Положение фильтрующего элемента у исполнений не-Ex и Ex ia
1 Корпус пластиковый, точное литье из нержавеющей стали
2 Корпус алюминиевый
3 Корпус из нержавеющий стали электрополированный
4 Фильтрующий элемент
У следующих устройств вместо фильтрующего элемента
установлена заглушка:
•
Устройства в исполнении со степенью защиты IP 66/IP 68
(1 bar) - вентиляция через капилляр в постоянно соединенном
кабеле
•
Устройства на абсолютное давление
Защита от влажности
Устройства в исполне-
ниях не-Ex и Ex ia
