11
4 Подключение к источнику питания
VEGABAR 83 • Profibus PA
46316-R
U-131210
Bus
5 1 2 +
( ) (-) 6 7 8
2
3
4
1

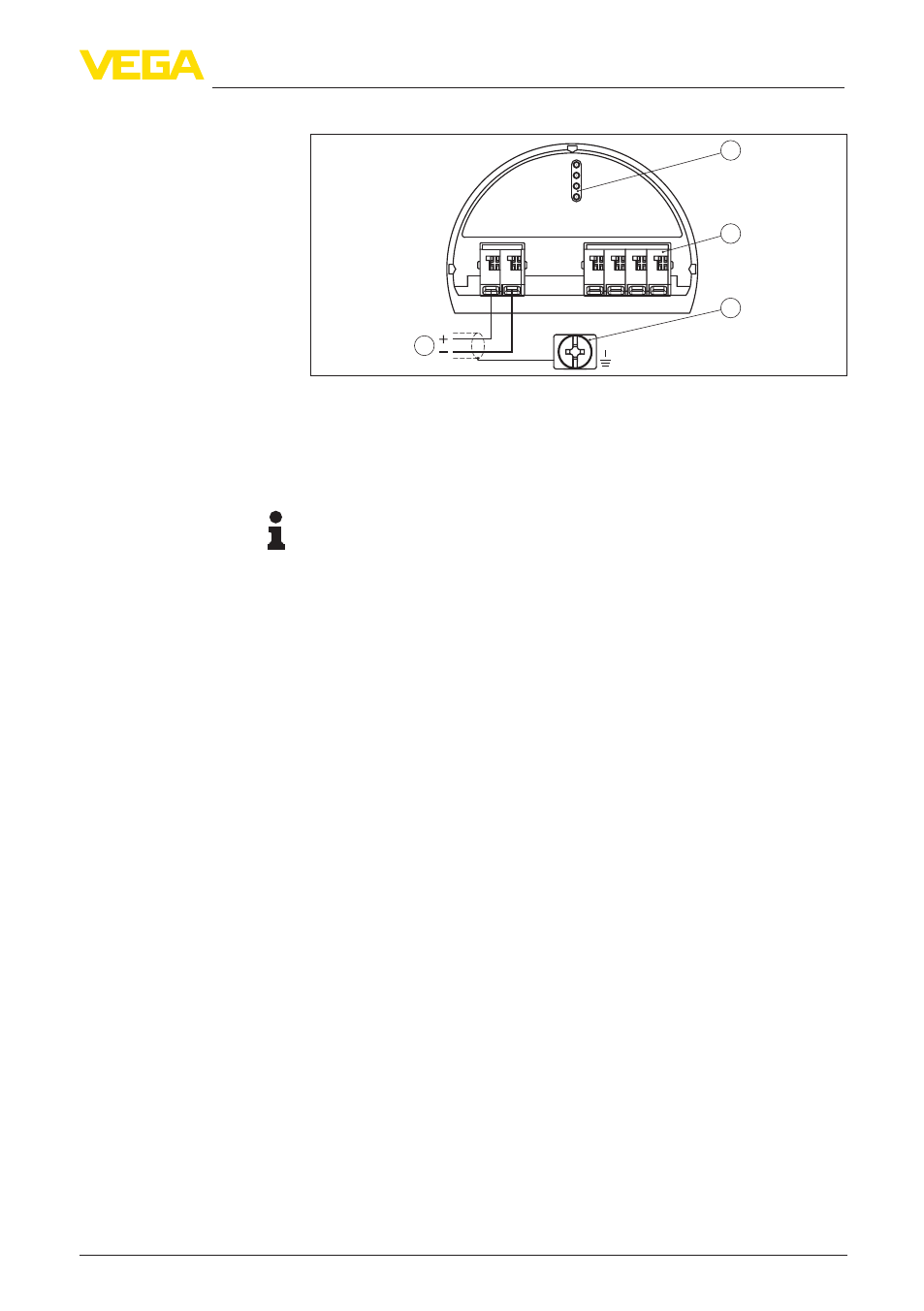

Рис. 7: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
Информация:
Параллельная работа выносного блока индикации и настройки
и установленного в отсеке подключения модуля индикации и
настройки не поддерживается.
Отсек подключения
