Страница 26
26
5 Подключение к источнику питания
VEGABAR 83 • Ведомый датчик для электронного дифференциального давления
45051-R
U-131107
5 6 7 8
4
2
1
Master

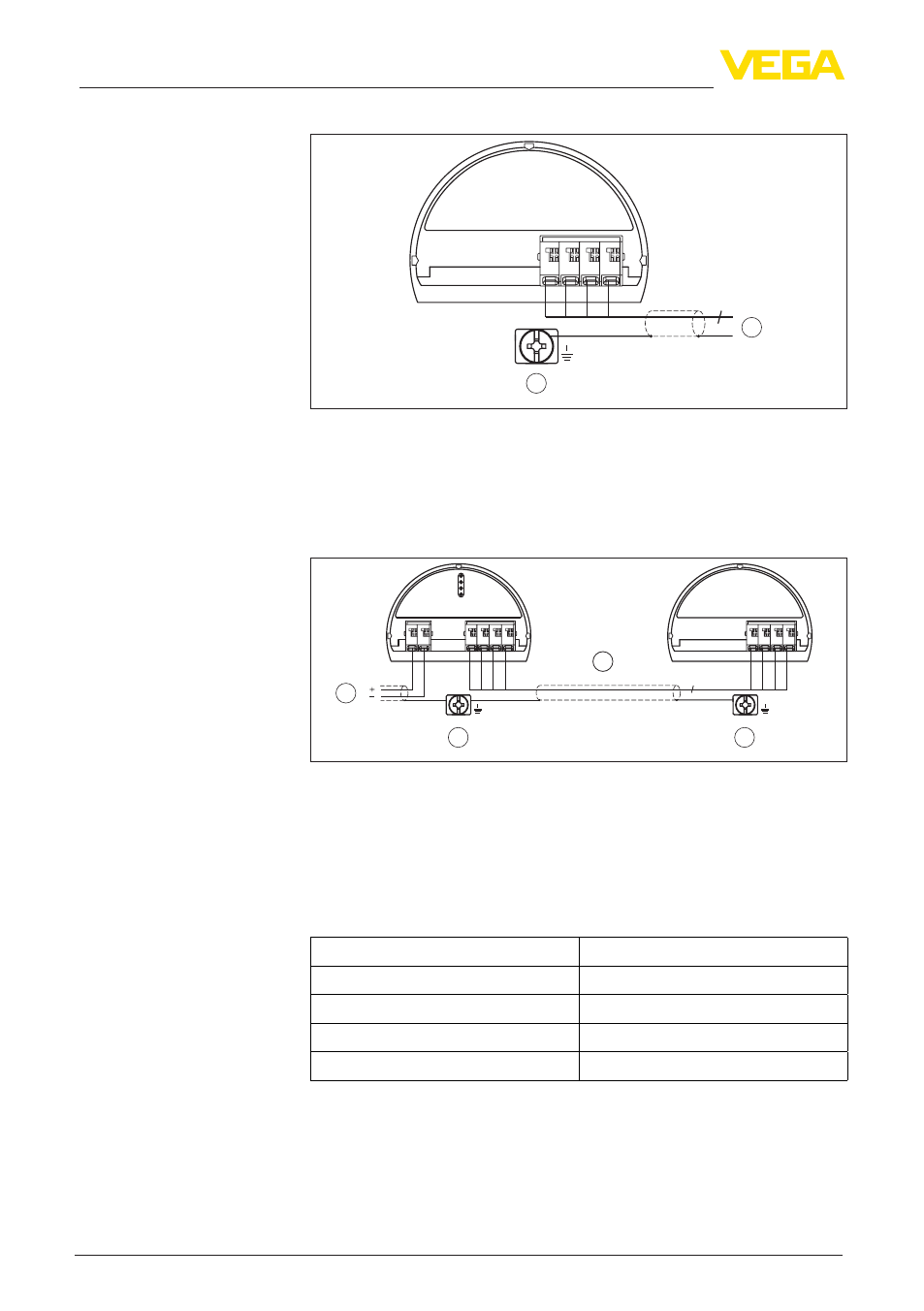

Рис. 21: Схема подключения ведомого датчика VEGABAR 83
1 К датчику
2 Клемма заземления для подключения экрана кабеля
2)
5.5 Пример подключения
5 6 7 8
4
2
3
1
4
5
1
2
+
( )
(-)
6 7 8
4...20mA
Рис. 22: Пример подключения ведомого датчика (Slave) VEGABAR 83
1 VEGABAR 83
2 VEGABAR 83 - ведомый датчик (Slave)
3 Соединительный кабель
4 Токовая цепь питания и сигнала VEGABAR 83
Соединение между VEGABAR 83 и ведомым датчиком VEGABAR
83 выполняется через стандартный кабель согласно таблице:
VEGABAR 83
Ведомый датчик (Slave)
Клемма 5
Клемма 5
Клемма 6
Клемма 6
Клемма 7
Клемма 7
Клемма 8
Клемма 8
Отсек электроники и
подключения
Пример подключения
ведомого датчика
(Slave)
2)
Сюда подключить экран, клемму заземления на внешней стороне кор-
пуса соединить с "землей" в соответствии с действующими нормами.
Обе клеммы гальванически связаны.
