4 Монтаж
Дополнительная электроника • для 4 … 20 mA/HART с аккумуляторным блоком
41033-R
U-130605
4 Монтаж
4.1 Порядок монтажа
Дополнительная электроника устанавливается в отсеке питания.
На следующем рисунке показано положение отсека питания в
двухкамерном корпусе.
2
1

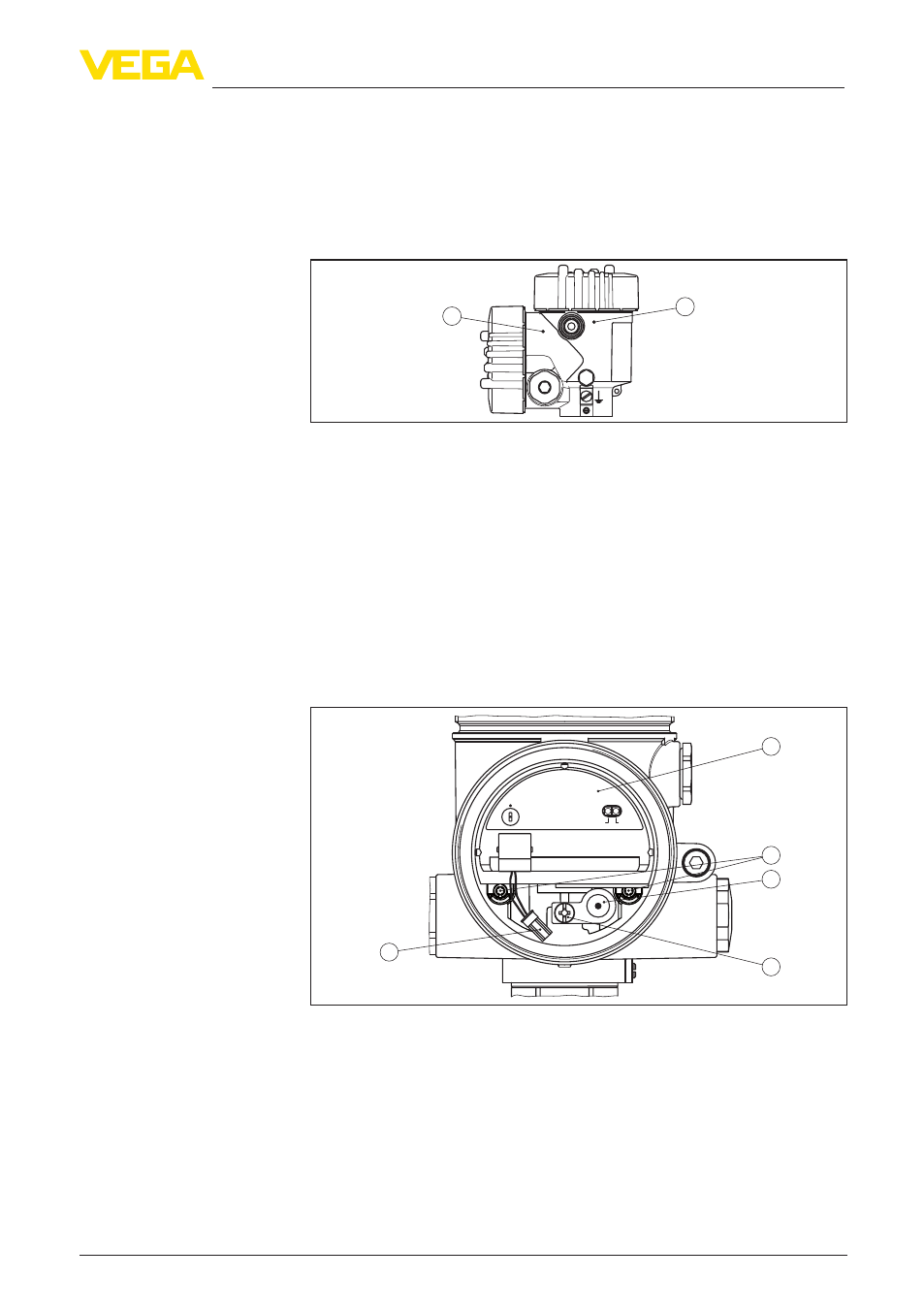

Рис. 1: Положение отсека питания и электроники
1 Отсек питания (аккумуляторная батарея)
2 Отсек электроники
Выполнить следующее:
1. Отвинтить крышку отсека питания.
2. Разъединить штекерное соединение с зарядным гнездом.
3. Ослабить крепежный винт зарядного гнезда и вынуть
зарядное гнездо.
4. С помощью отвертки (звездообразной T 10 или
крестообразной размера 4) ослабить оба стопорных винта
аккумуляторного блока.
0
5
1
6
2
7
3
8
4
9
modes
4 ON/OFF
3 ON/OFF 1h
1,2 OFF
Charge
Accu
5..9 auto cycle
1
2
+
( )
(-)
1
2
3
5
4
Рис. 2: Отсек питания с аккумуляторной батареей
1 Аккумуляторная батарея
2 Стопорные винты
3 Зарядное гнездо
4 Крепежный винт зарядного гнезда
5 Соединительный кабель со штекерным соединителем к зарядному
гнезду
5. Вынуть старую аккумуляторную батарею, держа ее за планку
для выемки батареи.
6. Аккуратно вставить новую аккумуляторную батарею.
