5
3 Монтаж
VEGABAR 52 • с малым фланцем 4 x M5 и тубусом ø 42 мм
45008-R
U-130605
3 Монтаж
3.1 Подготовка к монтажу
Для монтажа необходимы следующие инструменты:
•
Торцовый шестигранный ключ (размер 4)
3.2 Порядок монтажа
Выполнить следующее:
1. Снять защитный колпачок с присоединения
2. Вложить уплотнение в паз на присоединении
1
2

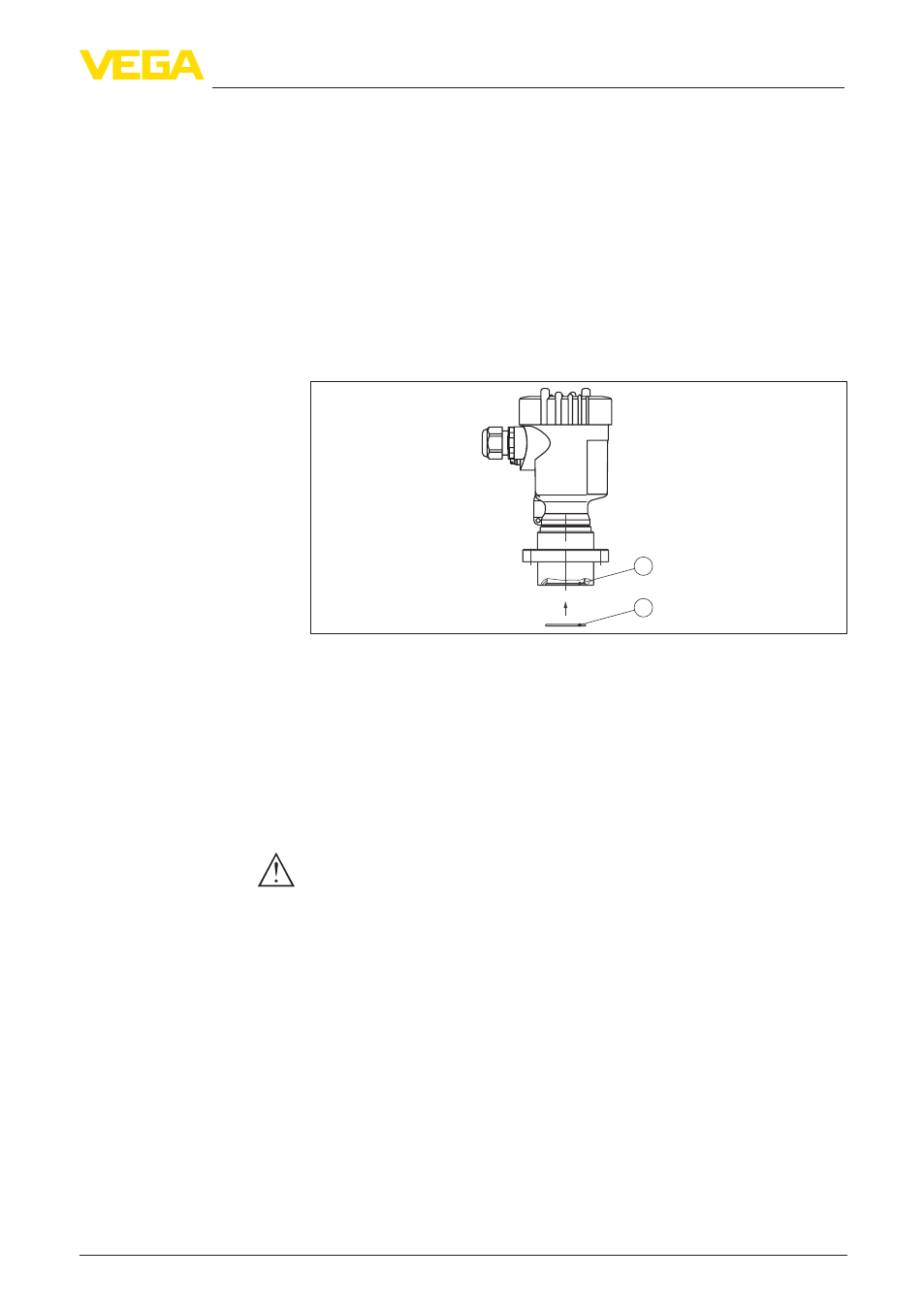

Рис. 1: Вставка уплотнения
1 Паз на присоединении
2 Уплотнение к процессу
3. Тубус вставить с приварной штуцер. Уплотнение к процессу
при этом должно оставаться в своем положении
4. Ввернуть все монтажные винты и равномерно затянуть.
Необходимый момент затяжки см. в гл. "Технические
данные"
Внимание!
VEGABAR 52 разрешается нагружать давлением, только
если все четыре монтажных винта затянуты, как указано.
Разрешается применять только монтажные винты,
поставляемые в комплекте.
В противном случае уплотнение к процессу и допустимая
нагрузка присоединения по давлению не обеспечиваются,
что может привести к нанесению ущерба персоналу и/или
оборудованию.
Монтаж выполнен.
Инструменты
