27
5 Подключение к источнику питания и шинной системе
VEGABAR 82 • Протокол Modbus и Levelmaster
46294-R
U-131205
1 2 3 4
6
3
4
1
2
5

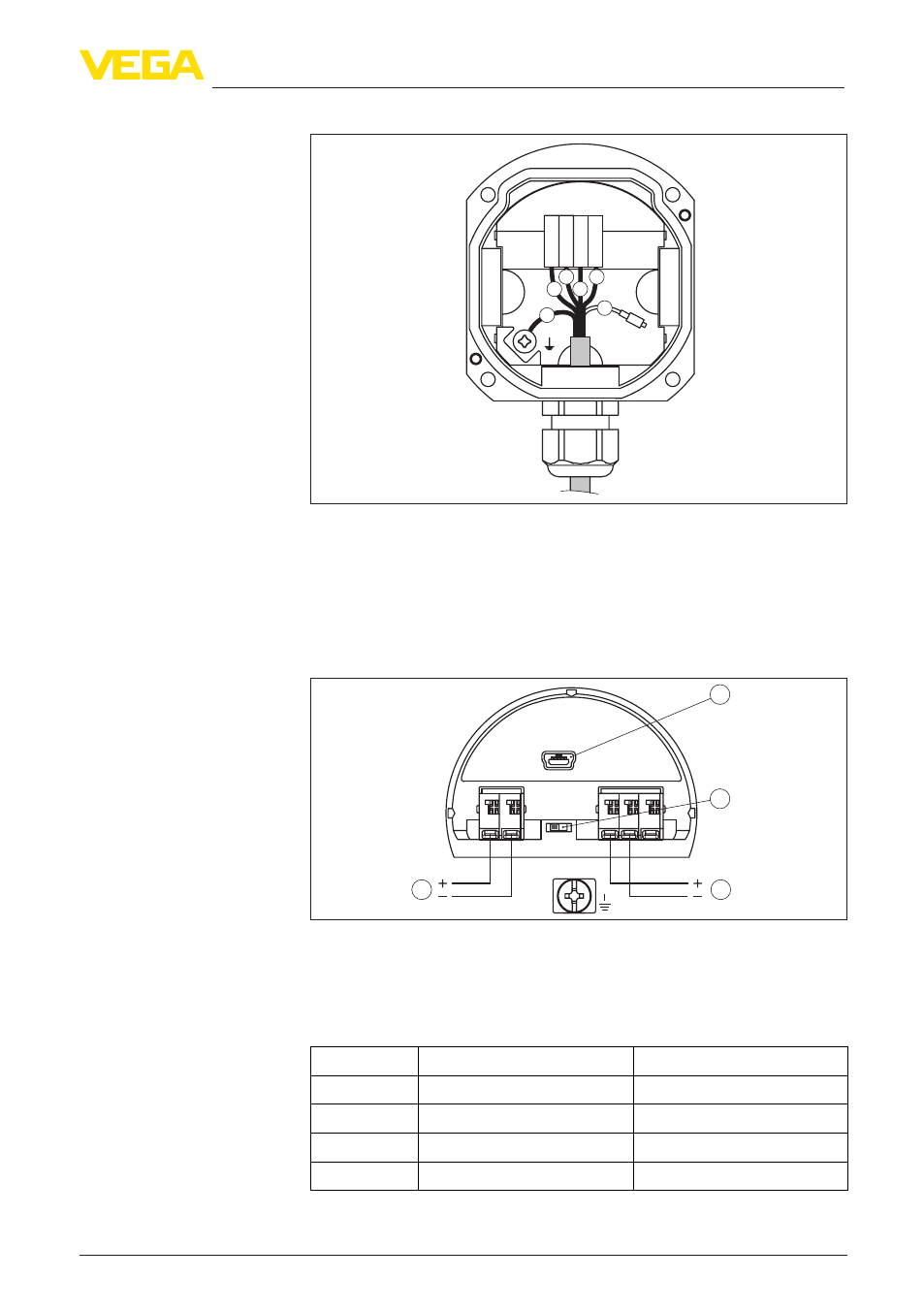

Рис. 24: Подключение датчика в цоколе корпуса
1 Желтый
2 Белый
3 Красный
4 Черный
5 Экранирование
6 Капилляр для выравнивания давления
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
2
4
3
1
3 4 5
2
off on
( )
(
)
(-)
(-)
Рис. 25: Отсек подключения
1 Интерфейс USB
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
3 Питание
4 Сигнал Modbus
Клемма
Функция
Полярность
1
Питание
+
2
Питание
-
3
Сигнал Modbus D0
+
4
Сигнал Modbus D1
-
Клеммный отсек в цоко-
ле корпуса
Отсек подключения
