4 Монтаж
Дополнительная электроника • для 4 … 20 mA/HART - двухпровод. и PLICSMOBILE
42765-R
U-130605
4 Монтаж
4.1 Порядок монтажа
Дополнительная электроника устанавливается в отсеке питания.
На следующем рисунке показано положение отсека питания в
двухкамерном корпусе.
2
1

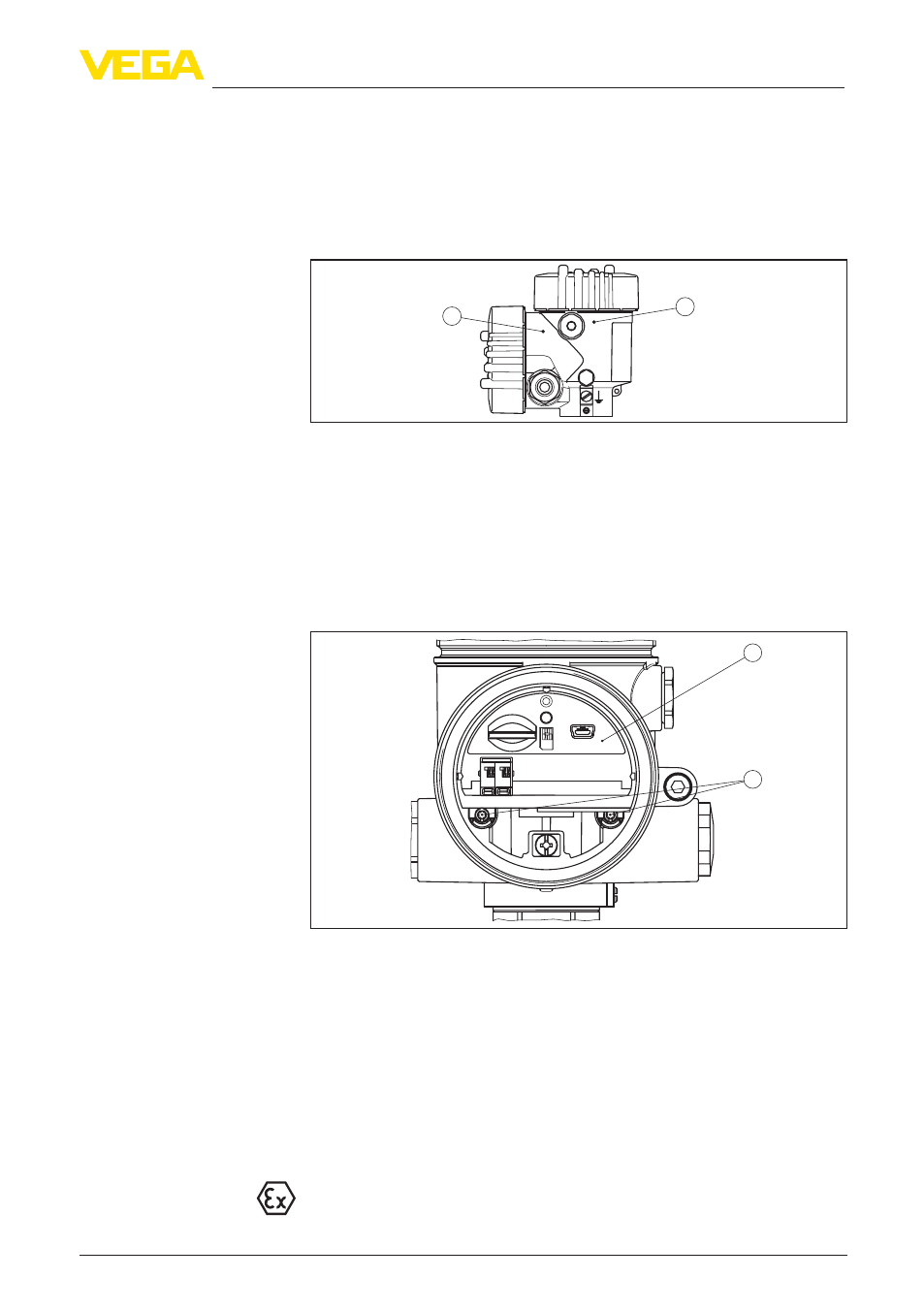

Рис. 1: Положение отсека питания и электроники
1 Отсек питания (дополнительная электроника)
2 Отсек электроники (электроника датчика)
Выполнить следующее:
1. Отвинтить крышку отсека питания.
2. С помощью отвертки (звездообразной T 10 или
крестообразной размера 4) ослабить оба стопорных винта
дополнительной электроники.
1
2
Bus
USB
Status
Test
SIM-Card
1 2 + ( ) (-)
Рис. 2: Отсек питания с дополнительной электроникой
1 Дополнительная электроника
2 Крепежные винты (2 шт.)
3. Вынуть старую дополнительную электронику, взяв ее за
приспособление для выемки
4. Осторожно вставить новую дополнительную электронику
5. Снова завинтить и затянуть оба крепежных винта.
6. Завинтить крышку корпуса.
Замена дополнительной электроники выполнена.
При замене дополнительной электроники для применения
во взрывоопасных зонах составляется соответствующий
внутризаводской документ.
