Быстрый пуск
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
42284-R
U-130620
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
→
Расстояние от стенки металлической емкости > 300 мм.
Расстояние от стенки неметаллической емкости > 500 мм.
Измерительный зонд не должен касаться конструкций в
емкости или стенки емкости.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

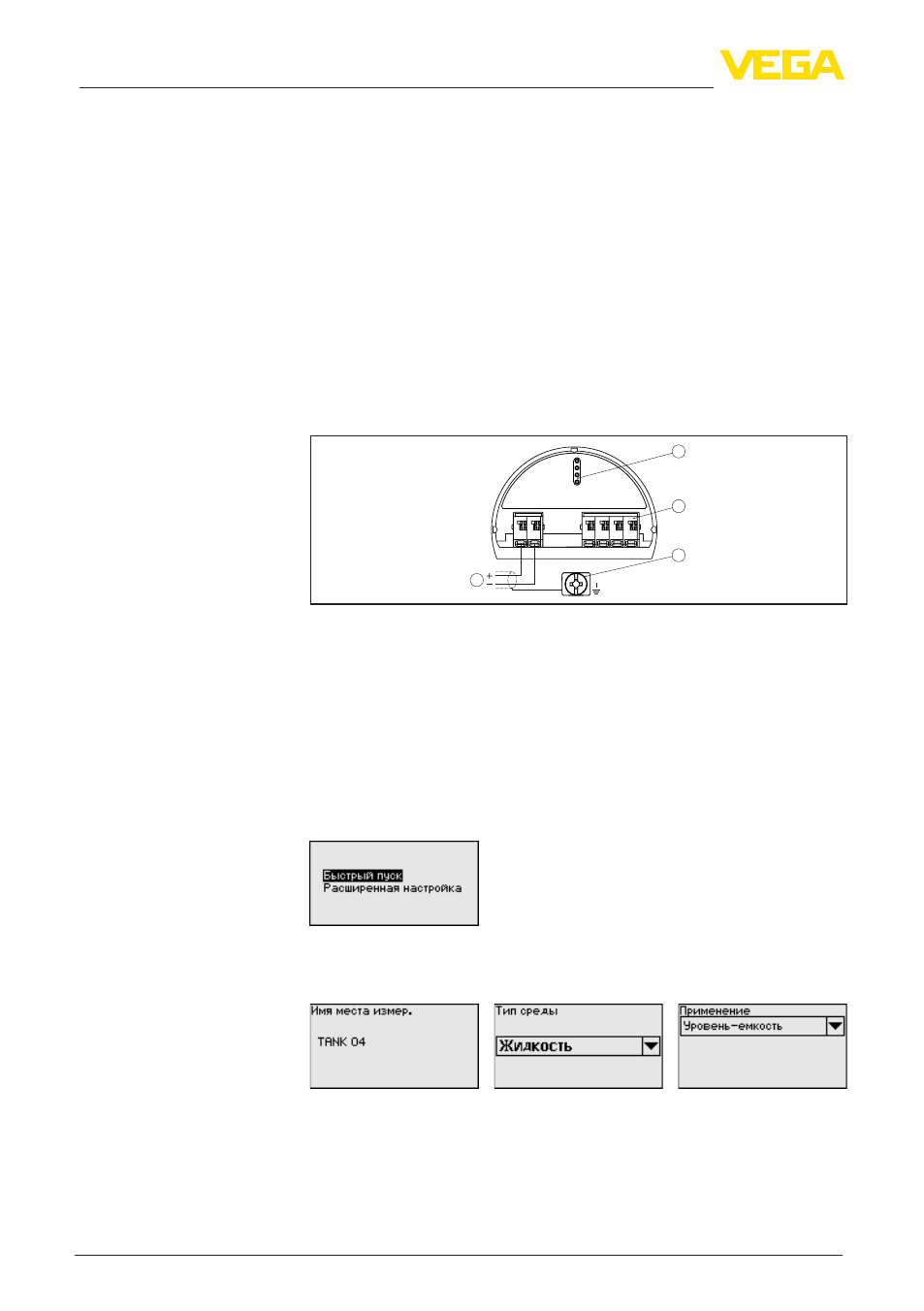

Рис. 1: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
См. также гл. "Подключение к источнику питания".
Для стандартных применений рекомендуется через модуль
индикации и настройки выбрать опцию "Быстрая начальная
установка".
1. В этом меню выбирается применение: можно выбрать
измерение уровня заполнения или измерение межфазного
уровня.
2. В меню "Среда - Диэлектрическая проницаемость" можно
определить тип среды (заполняющий продукт).
3. Через пункты меню "Установка Min" и "Установка Max"
установить рабочий диапазон измерения.
Монтаж
Электрическое подклю-
чение
Установка параметров
