7

4 Монтаж

Дополнительная электроника • для Foundation Fieldbus

45111-R

U-130605

4 Монтаж

4.1 Порядок монтажа

Дополнительная электроника устанавливается в отсеке питания.

На следующем рисунке показано положение отсека питания в

двухкамерном корпусе.

2

1

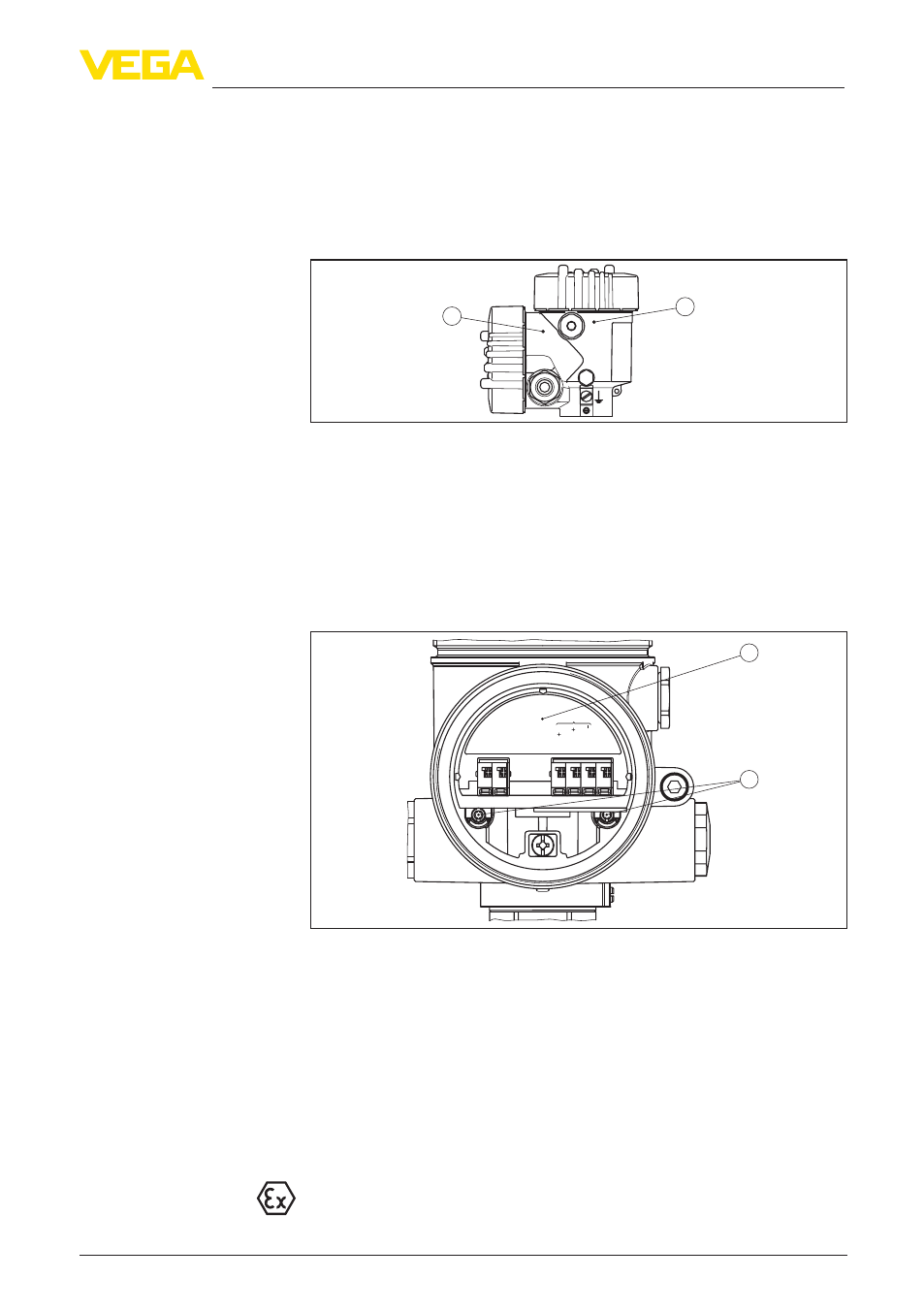

Рис. 1: Положение отсека питания и электроники
1 Отсек питания (дополнительная электроника)

2 Отсек электроники (электроника датчика)

Выполнить следующее:
1. Отвинтить крышку отсека питания.
2. С помощью отвертки (звездообразной T 10 или

крестообразной размера 4) ослабить оба стопорных винта

дополнительной электроники.

1

2

power supply

4...20mA

active

passiv

e

common

IS GN

D

5

1

2

+

( )

(-)

6 7

8

Рис. 2: Отсек питания с дополнительной электроникой
1 Дополнительная электроника

2 Крепежные винты (2 шт.)

3. Вынуть старую дополнительную электронику, взяв ее за

приспособление для выемки

4. Осторожно вставить новую дополнительную электронику
5. Снова завинтить и затянуть оба крепежных винта.
6. Завинтить крышку корпуса.
Замена дополнительной электроники выполнена.
При замене дополнительной электроники для применения

во взрывоопасных зонах составляется соответствующий

внутризаводской документ.

Порядок монтажа
