Инструкция по эксплуатации VEGA SOLITRAC 31 Profibus PA
Страница 35
35
6 Начальная установка с помощью модуля индикации и настройки
SOLITRAC 31 • Profibus PA
43834-R
U-130731
Такую линеаризацию с несколькими уровнями нужно выполнить
также в том случае, если емкость линейная.
Линеаризация влияет на надежность измерения. Чем больше
задано точек линеаризации и чем больше разность между
первой и последней точками, тем надежнее измерение.
В случае нелинейной емкости (например шарообразного
резервуара) эту установку следует выполнять как можно с
большим числом опорных точек.
Максимально можно задать 30 точек линеаризации.
Примечание:
Если при выполнении этой установки емкость не может быть
заполнена по крайней мере до 60 % максимального уровня,
то установку "Полно" следует выполнять с выключенным
излучением. Выключенное излучение будет моделировать
заполнение 100 %.
Так как ранее в меню "Начальная установка/Фоновое излучение"
фоновое излучение было установлено на 0, измеренная
скорость счета должна быть около 0 ct/s.

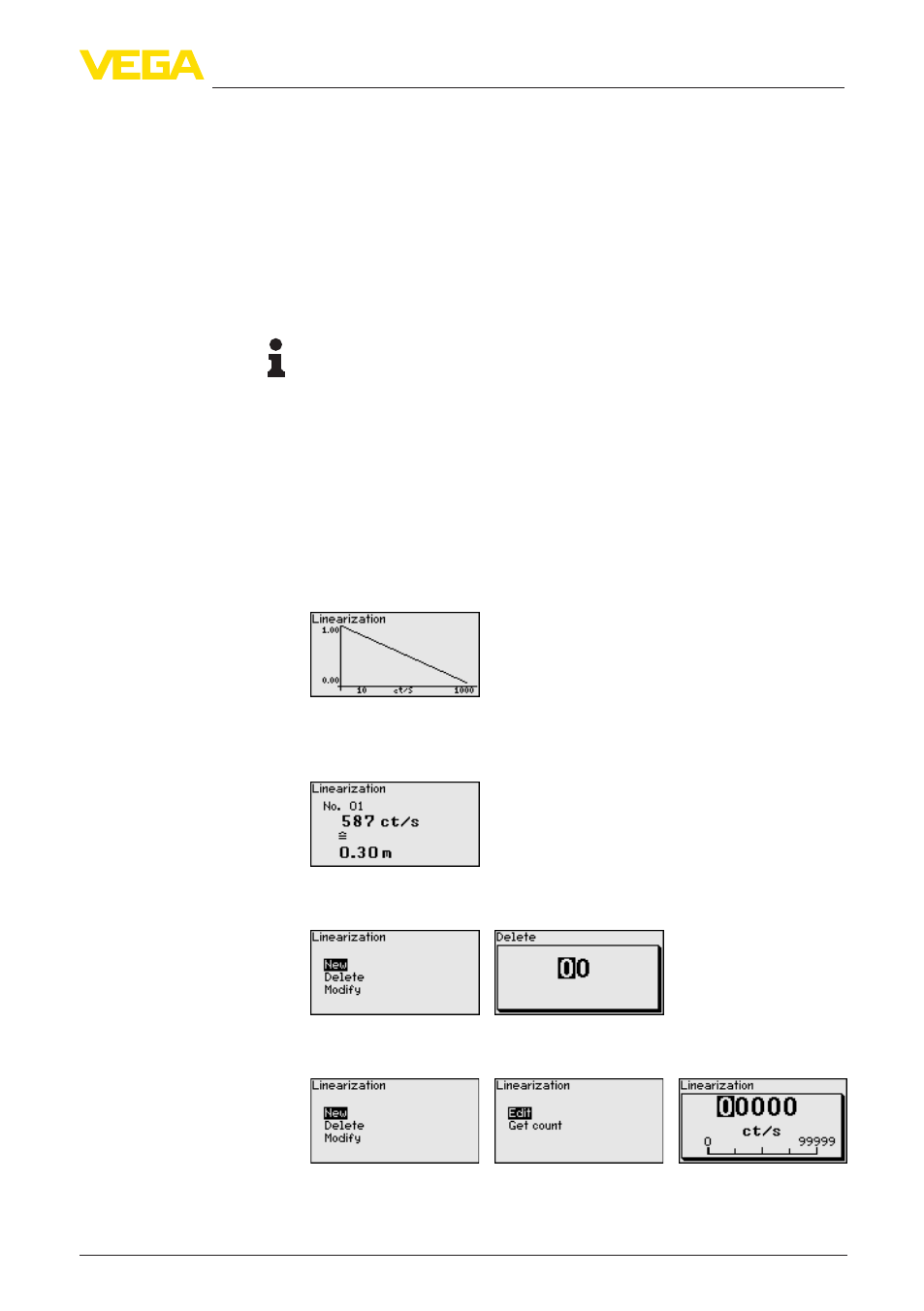

Показать диаграмму
Этот пункт меню доступен, только если уже выполнена
линеаризация.
Показать таблицу
В этом меню могут быть показаны отдельные пары значений
линеаризации.
Линеаризация - Удалить
Можно удалить отдельные точки линеаризации.
Линеаризация - Изменить
Можно изменить отдельные точки линеаризации.
