9 Диагностика и сервис
VEGAFLEX 86 • Протокол Modbus и Levelmaster
41848-R
U-130320

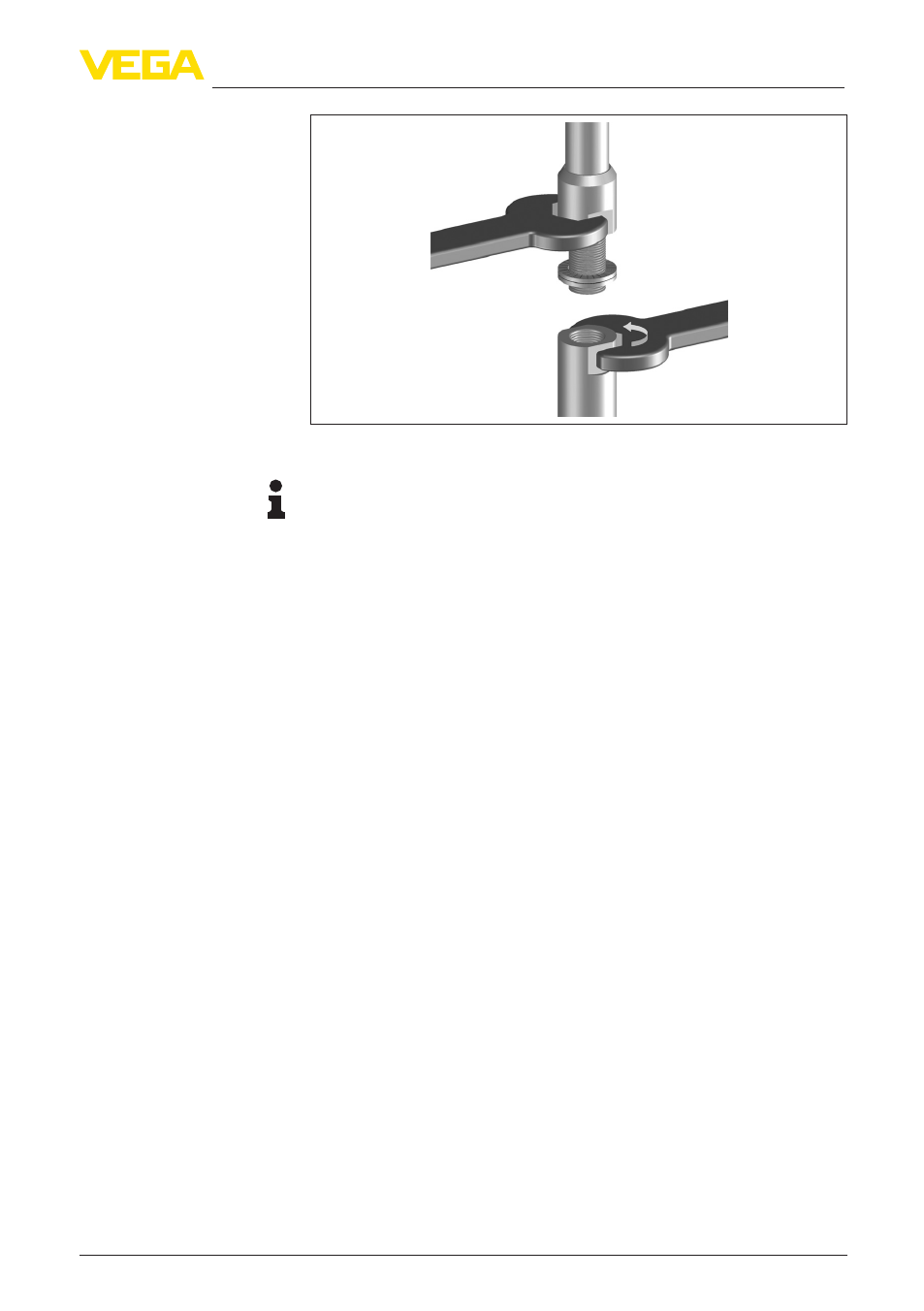

Рис. 37: Замена измерительного троса или стержня
Информация:
Для обеспечения максимальной прочности соединения при
растяжении, соблюдайте указанный момент затяжки.
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смотрированного измерительного
стержня.
2. Трос: Oслабить стопорные штифты на натяжном грузе
(торцовый ключ 3).
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
5. Режущим диском или пилой по металлу обрежьте трос/
стержень по метке. Для троса учитывайте данные на
следующем рисунке.
6. Трос с натяжным грузом: трос вставить внутрь груза в
соответствии с чертежом.
7. Трос с натяжным грузом: трос закрепить стопорными
штифтами, момент затяжки 7 Нм (5.16 lbf ft).
Трос с центрирующим грузом: трос закрепить стопорными
штифтами, момент затяжки 7 Нм (5.16 lbf ft), и закрепить
зажимную деталь на центрирующем грузе.
8. Ввести новую длину троса/стержня и заново выполнить
установку минимума и максимума (См. "Установка Min и
Установка Max").
Укорачивание троса/
стержня
