5 Подключение к источнику питания

VEGASWING 66 • - транзистор (NPN/PNP)

43757-R

U-130417

7

4

6

1

5

3

2

min

max

g / cm3

0,7

0,5

T

on

4

3

2

1

2

1 4

3

1 4

PNP

NPN

N

P

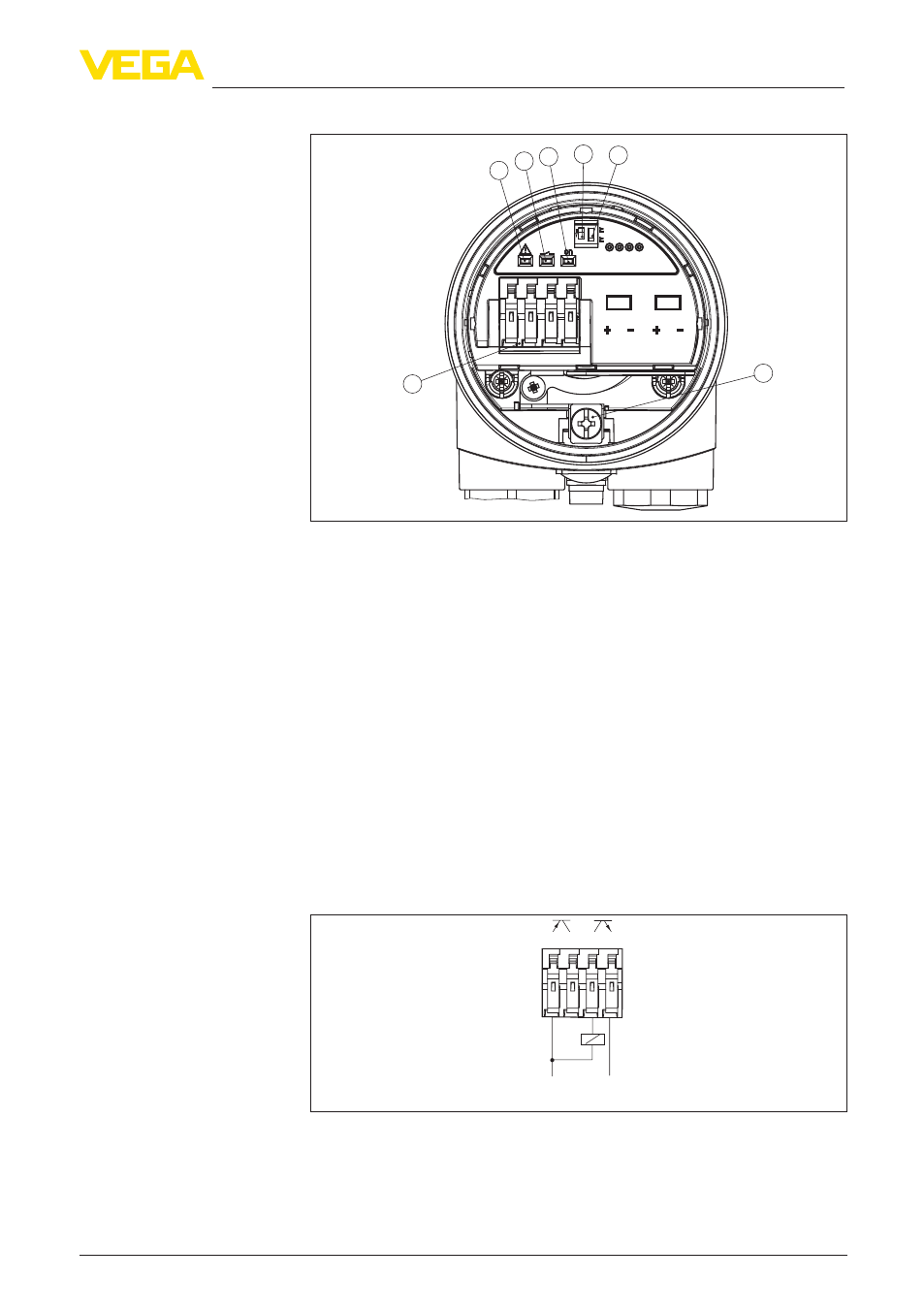

Рис. 12: Отсек электроники и подключения (однокамерный корпус)
1 Светодиодный индикатор - состояние неисправности (красный)

2 Светодиодный индикатор - состояние переключения (желтый)

3 Светодиодный индикатор - рабочий режим (зеленый)

4 Переключатель режимов работы для выбора режима переключения

(min./max.)

5 DIL-переключатель установки чувствительности

6 Клемма заземления

7 Соединительные клеммы

Рекомендуется подключать VEGASWING 66 по принципу тока

покоя (размыкающего контакта), т.е. чтобы при срабатывании

сигнала предельного уровня, обрыве цепи или неисправности

цепь тока переключения была разомкнута (безопасное

состояние).
Для управления реле, затворами, магнитными клапанами,

световыми и звуковыми сигналами, а также входами

контроллера.

1 2 3 4

+

-

+

-

Рис. 13: Состояние NPN

Отсек электроники и

подключения

Схема подключения
