90
11 Приложение
VEGAFLEX 81 • Profibus PA
44217-R
U-130930
0
2 mm
(0.079")
-2 mm
(-0.079")
15 mm
(0.591")
10 mm
(0.394")
0,08 m
(3.15")
0,3 m
(11.811")
0,1 m
(3.94")
L
1

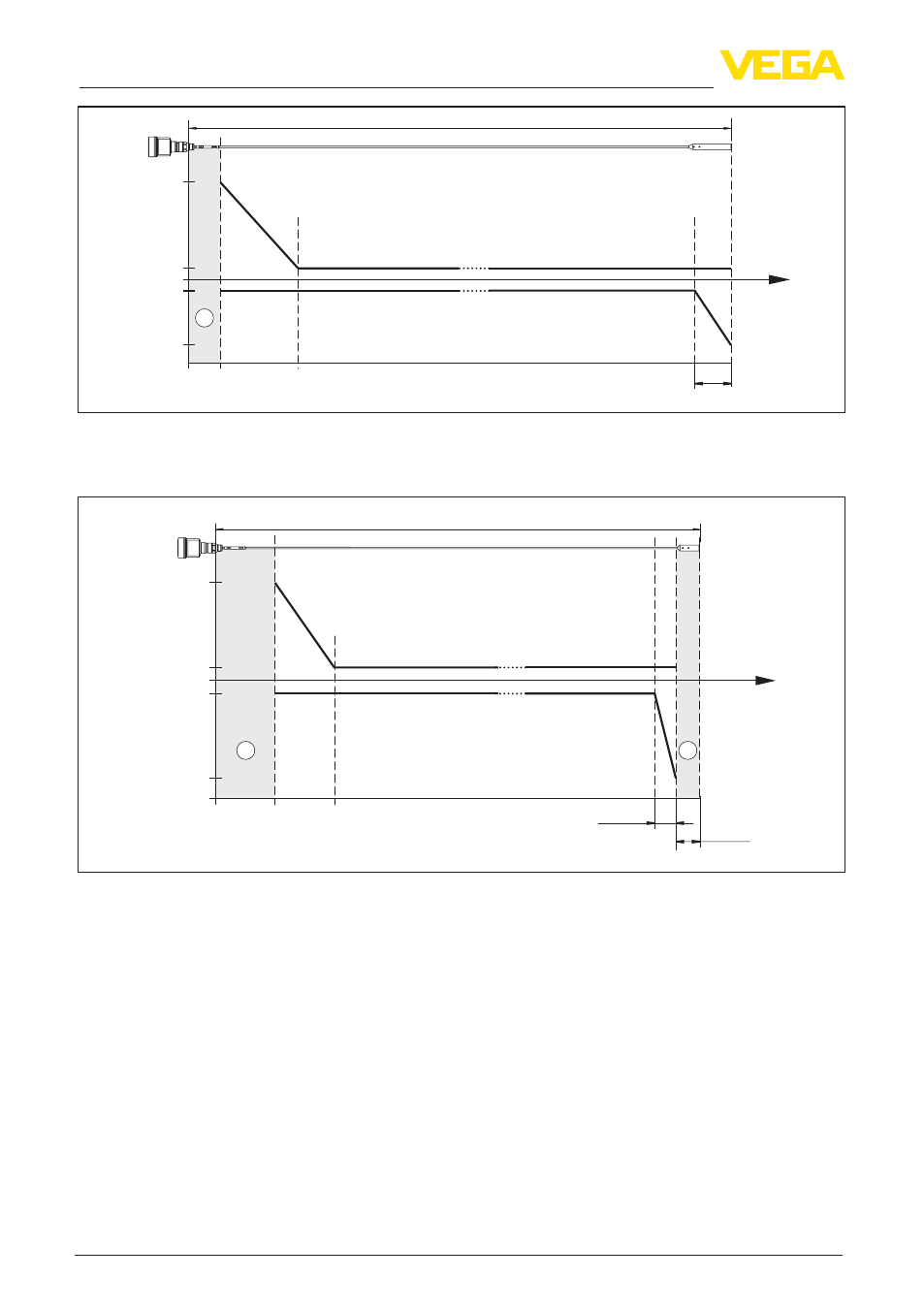

Рис. 58: Погрешность измерения VEGAFLEX 81 в тросовом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
0
-15 mm
(-0.591")
2 mm
(0.079")
-2 mm
(-0.079")
15 mm
(0.591")
0,3 m
(11.811")
0,15 m
(5.906")
0,08 m
(3.15")
0,05 m
(1.969")
1
1
Рис. 59: Погрешность измерения VEGAFLEX 81 в тросовом исполнении ø 2 mm (0.079 in), продукт - масло
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
