64
11 Приложение
VEGAPULS 67 • HART - со встроенным аккумулятором
40795-R
U-121123
Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продукта.
Базовой плоскостью является уплотнительная по-
верхность фланца.
3
4 2
1

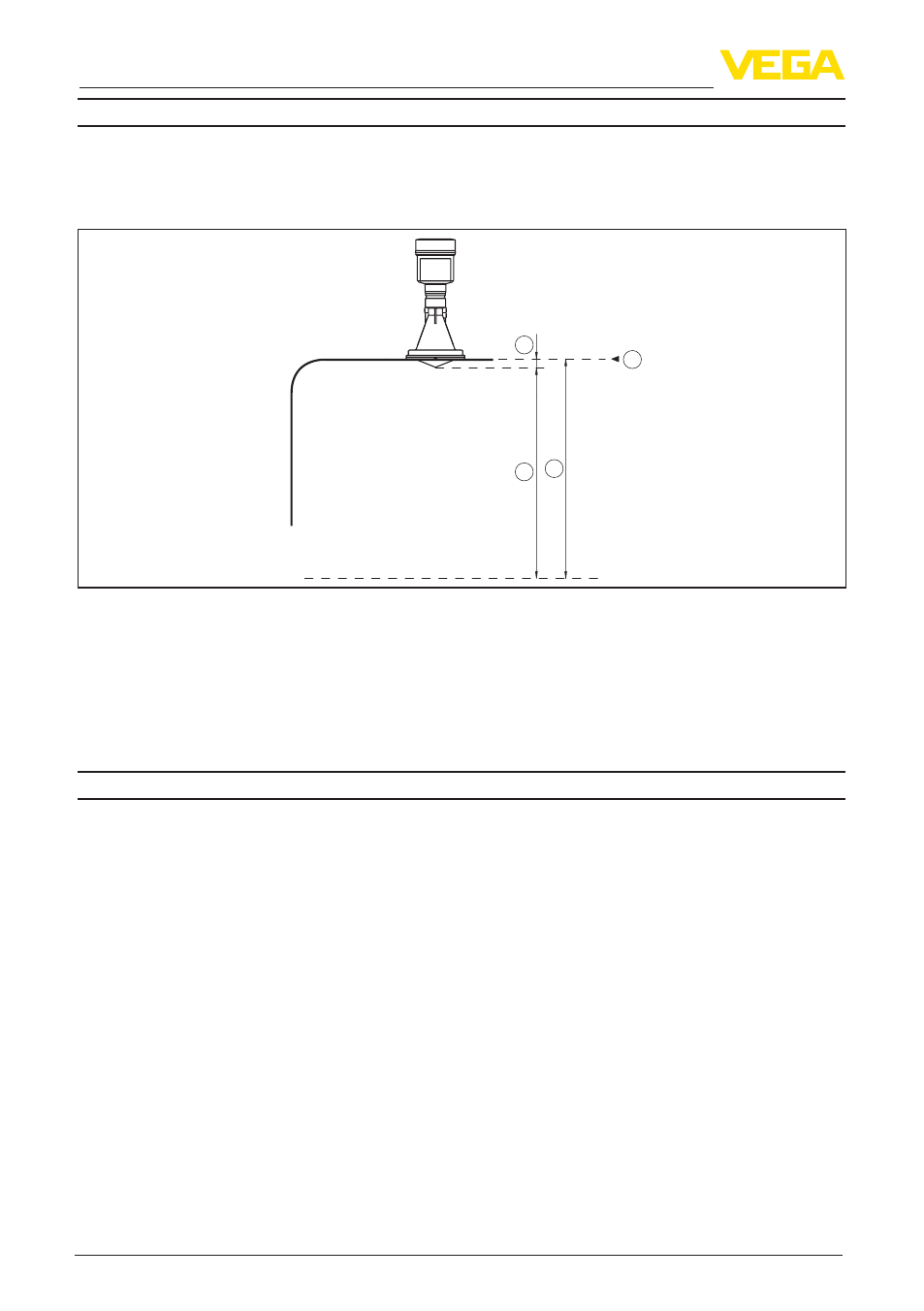

Рис. 47: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 15 m (49.21 ft)
Рекомендуемый диапазон измерения до 15 м (49.21 ft)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций > 200 mm (7.874 in)
Ʋ Отражатель Плоский пластинчатый рефлектор
Ʋ Ложные отражения Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
