3
.2
Размеры
KV 31 -
для вертикального монтажа датчика
279 mm (10.98")
L1
L2
490 mm (19.29")
258 mm (10.16")
396 mm (15.59")
1
2
1
d

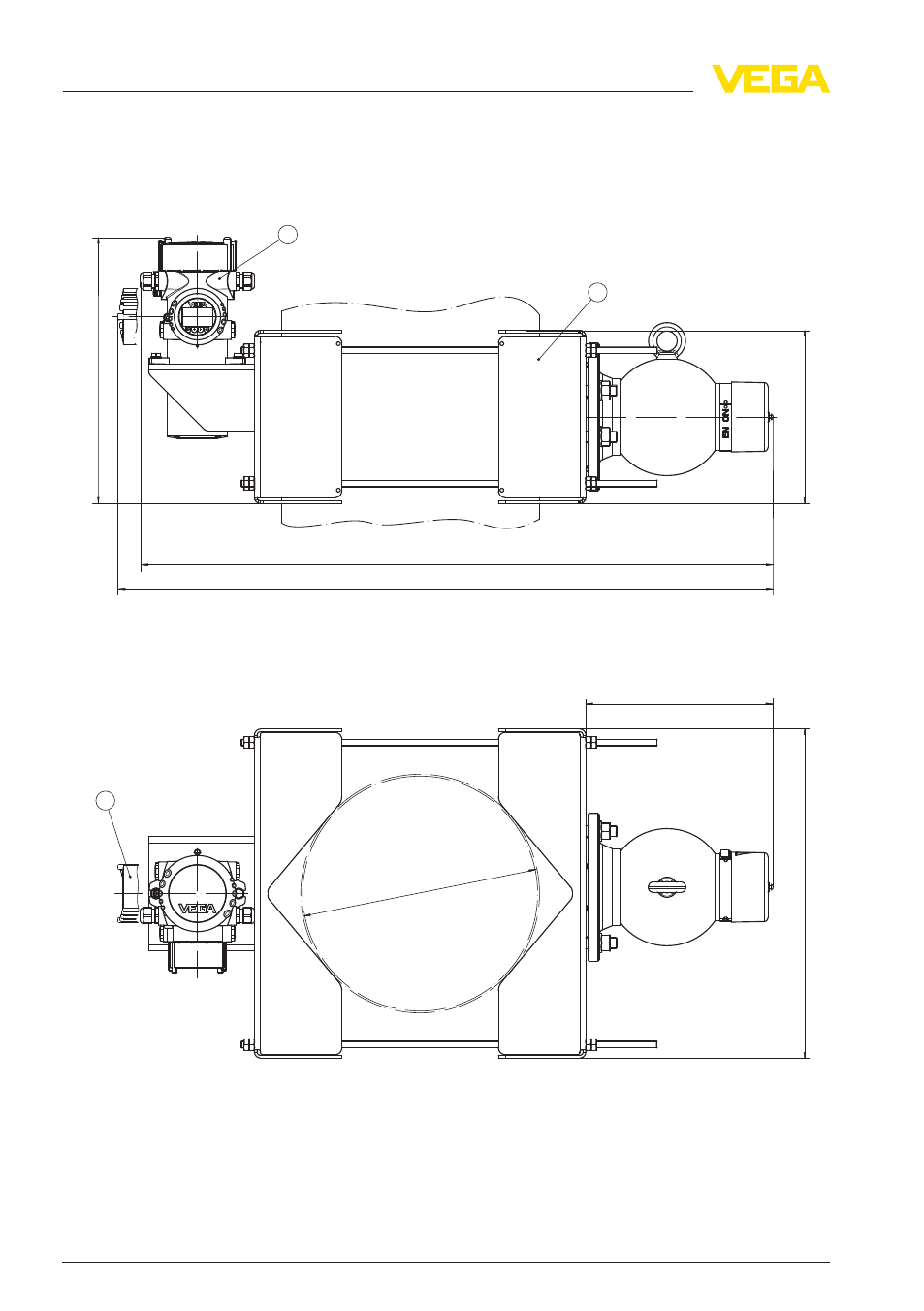

Рис. 5: Зажимное приспособление для вертикально монтируемого датчика
1
Датчик уровня MINITRAC
2
Зажимное приспособление - KV 31
3
Защитный держатель VEGASOURCE
L1
= Общая длина измерительной установки (см. следующую таблицу)
L2
= Общая длина измерительной установки - с поворотом на 90° (см. следующую таблицу)
d
= Диаметр трубы (см. следующую таблицу)
10
Зажимное приспособление KV 31 • Защитный держатель источника SE
3
Приложение
41406
-RU
-120312
