22
5 Подключение к источнику питания
SOLITRAC 31 • Foundation Fieldbus
41781-R
U-130731
5 6 7 8
2
3
4
1
2
+
( )
(-)
1

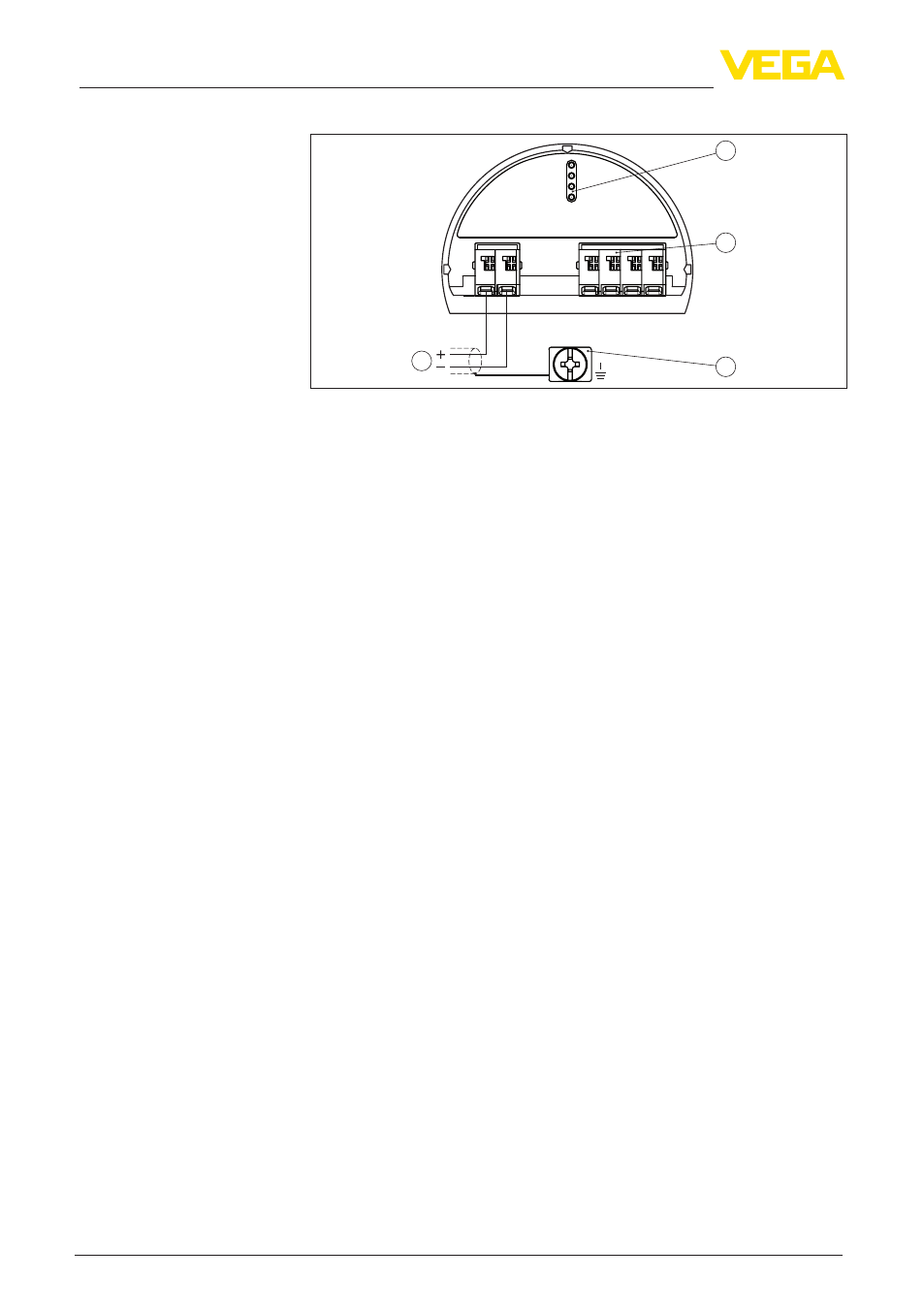

Рис. 10: Отсек настройки и подключения (Ex ia) у устройств с
искробезопасным токовым выходом
1 Соединительные клеммы для искробезопасного сигнального выхода
шины FF
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
настройки
4 Клемма заземления
Отсек настройки и под-
ключения (устройства
с искробезопасным
токовым выходом)
