6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 66 • HART и аккумуляторный блок
40933-R
U-121123
выше это значение, тем надежнее измерение. При действующем
измерении значения составляют > 10 dB.

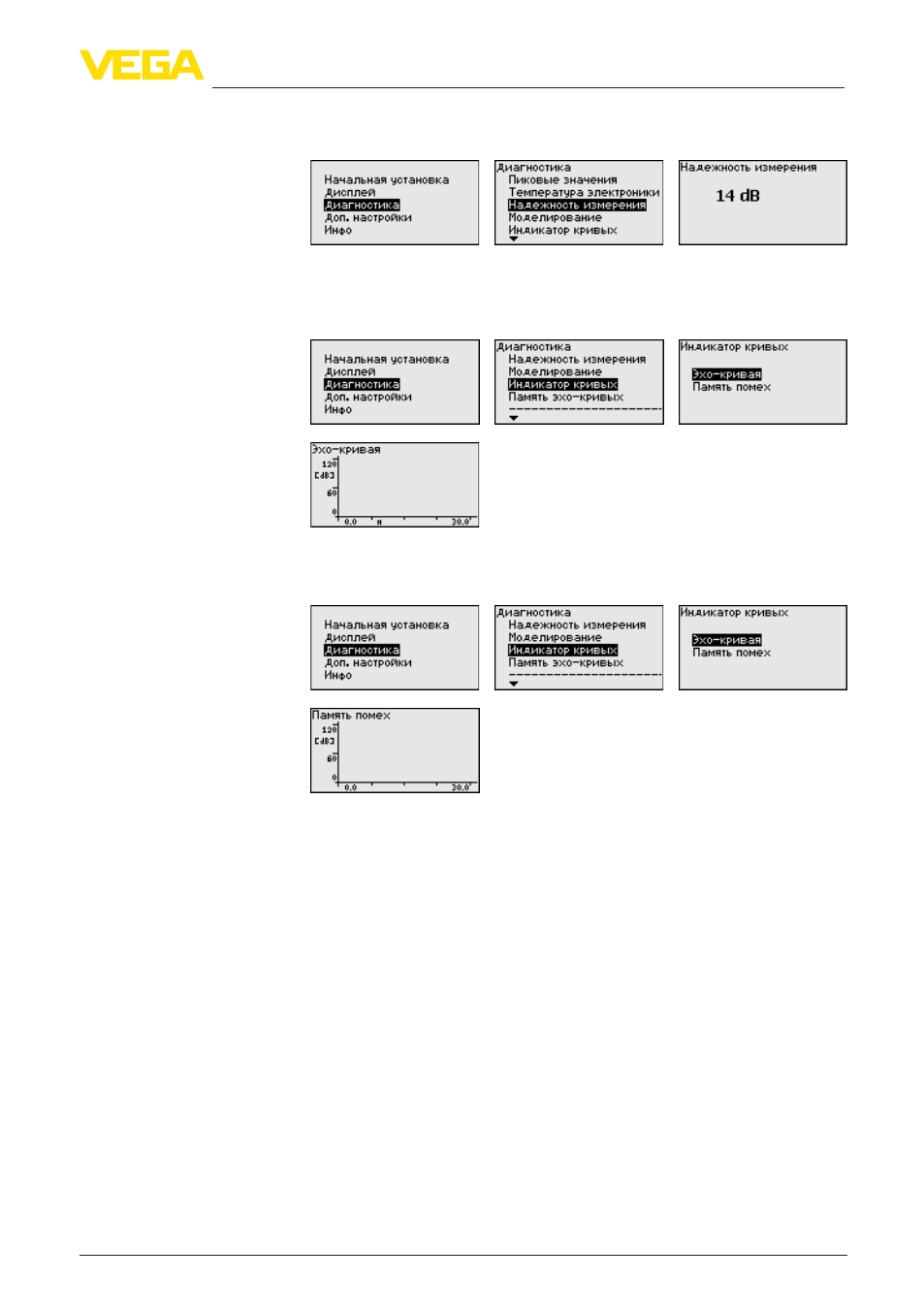

"Эхо-кривая" показывает уровень эхосигналов в dB в пределах
диапазона измерения. Уровень сигнала позволяет оценить
качество измерения.
"Память помех" показывает сохраненные ложные эхосигналы
(см. меню "Доп. настройки") пустой емкости с уровнем сигнала в
"dB" в пределах диапазона измерения.
Сравнение эхо-кривой и памяти помех дает возможность оце-
нить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается под-
меню функций изменения масштаба.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
•
Высокие патрубки
•
Конструкции в емкости, например распорки
•
Мешалки
•
Налипание продукта или сварные швы на стенках емкости
Диагностика/Индикация
кривых
Доп. настройки/Память
помех
