11 Приложение
VEGAFLEX 83 • Foundation Fieldbus
44224-R
U-130930

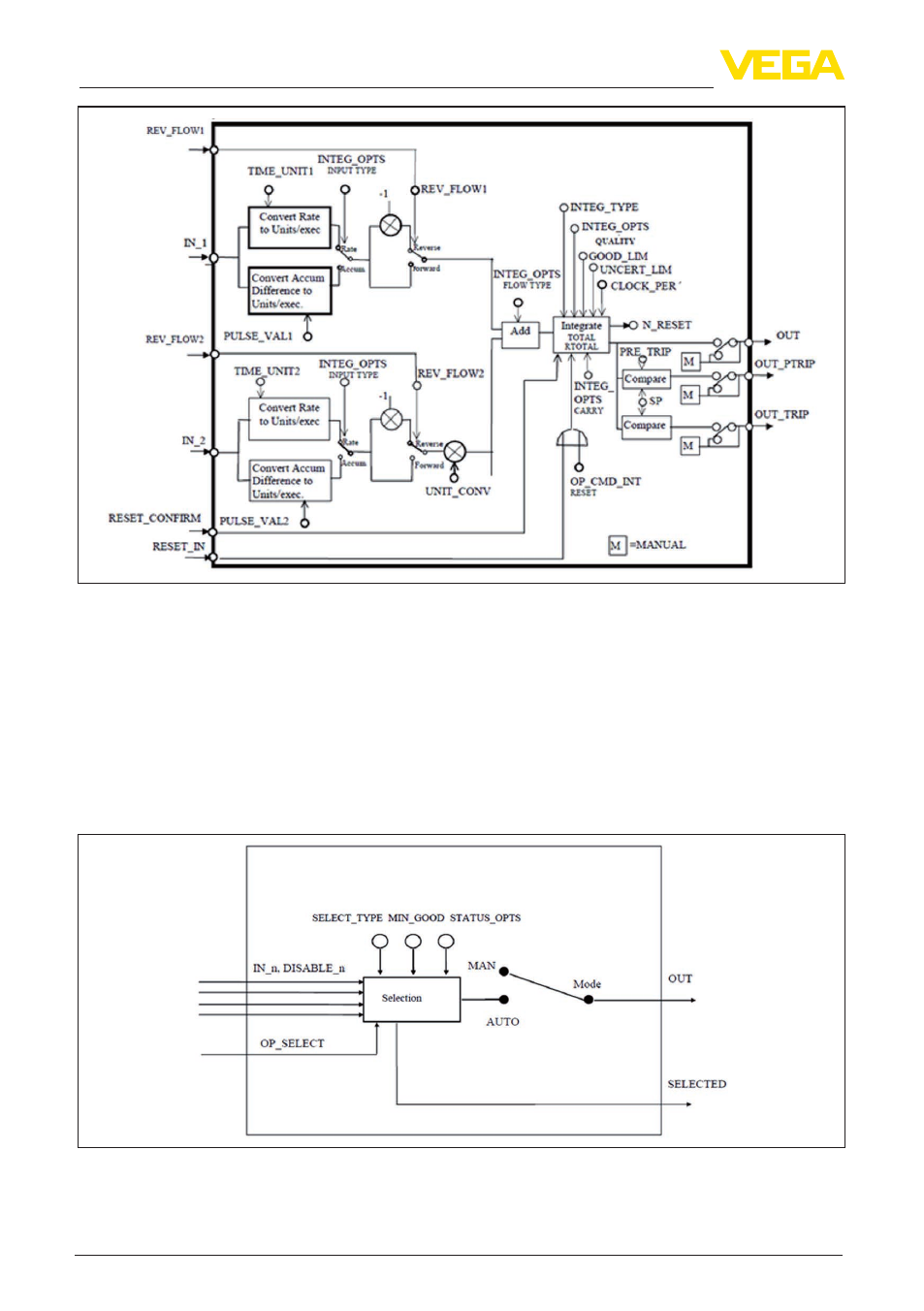

Рис. 62: Схема функционального блока Integrator
Функциональный блок селектора входа Input Selector
Функциональный блок "Input Selector" предоставляет возможности выбора значений для
максимум четырех входов и создает выходной сигнал в соответствии с критерием выбора.
Входными сигналами типично являются блоки AI. Может быть выбрано максимальное,
минимальное, промежуточное значение, среднее значение и первый полезный сигнал.
Путем комбинации параметров данный блок может использоваться как переключатель
выбора первого полезного значения. Данные переключения могут приниматься от других
входных блоков или от пользователя. Также поддерживается выбор промежуточного
значения.
Рис. 63: Схема функционального блока Input Selector
