74
11 Приложение
VEGAFLEX 83 • 4 … 20 mA/HART - четырехпроводный
41835-R
U-130320
L
2 mm
(0.079")
0
-2 mm
(-0.079")
15 mm
(0.591")
-15 mm
(-0.591")
-10 mm
(-0.394")
0,35 m
(13.78")
0,2 m
(7.874")
0,1 m
(3.937")
0,05 m
(1.969")
1
1

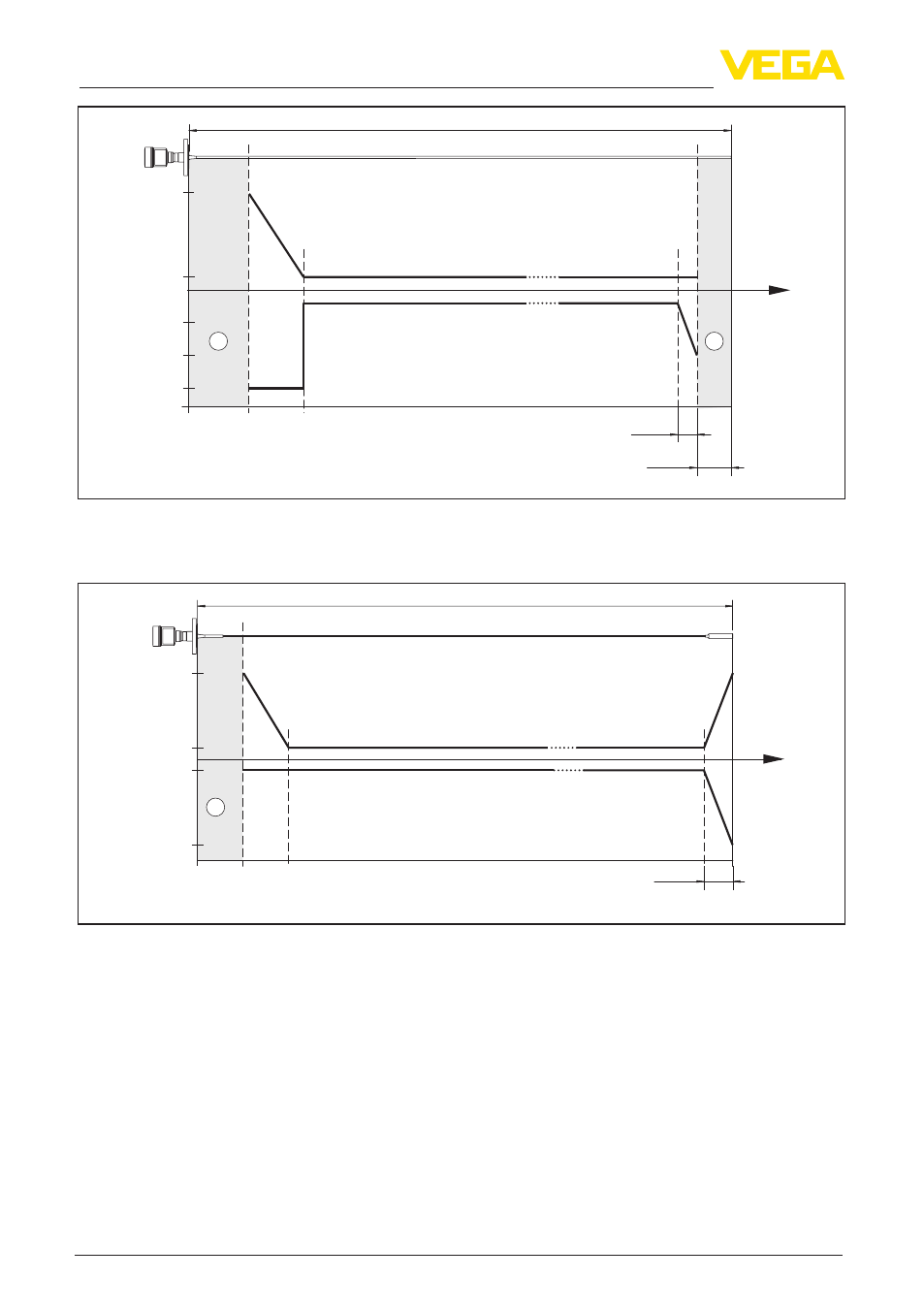

Рис. 35: Погрешность измерения VEGAFLEX 83 в стержневом исполнении с покрытием (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
0,2 m
(7.874")
0,1 m
(3.937")
0,07 m
(2.756")
1
L
0
-2 mm
(-0.079")
2 mm
(0.079")
15 mm
(0.591")
-15 mm
(-0.591")
Рис. 36: Погрешность измерения VEGAFLEX 83 в тросовом исполнении с покрытием (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
