4 Монтаж
FIBERTRAC 31 • 4 … 20 mA/HART - четырехпроводный
43386-R
U-130731
При этом один датчик работает как ведущее устройство
(мастер), а все последующие устройства работают как ведомые
устройства суммирования. Скорости счета всех устройств
суммируются устройством-мастером и преобразуются в общий
сигнал.
При каскадной установке нескольких датчиков, измерительные
диапазоны отдельных датчиков должны непосредственно
соединяться друг с другом. Для этого детекторы должны слегка
перекрывать друг друга.
Следует обеспечить, чтобы красные линии, маркирующие
диапазон измерения, непосредственного соединялись с
диапазоном измерения следующего FIBERTRAC 31.
FIBERTRAC 31 следует монтировать таким образом, чтобы
трубка детектора находилась в зоне облучения от защитного
держателя источника. Несколько FIBERTRAC 31 рекомендуется
монтировать рядом друг с другом таким образом, чтобы трубка
детектора не закрывалась другим датчиком.
На емкостях с теплоизоляцией датчик и держатель источника
рекомендуется монтировать снаружи изоляции емкости.

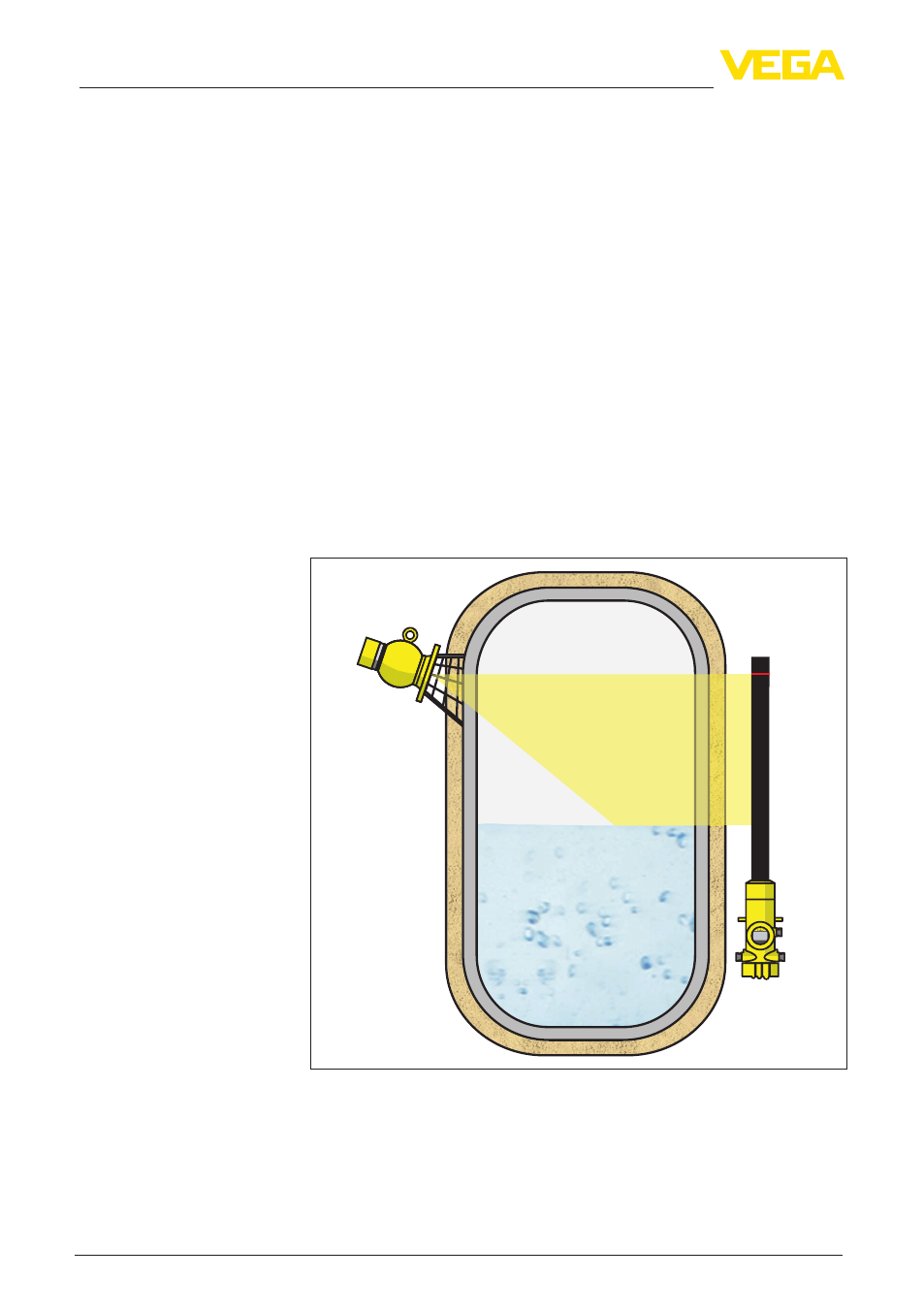

Рис. 5: Измерение уровня в обогреваемой емкости с теплоизоляцией
Если это невозможно, то в изоляции емкости нужно обеспечить
достаточную выемку для монтажа датчика и держателя
источника. При этом следует учитывать, что максимальная
окружающая температура на датчике не должна превышаться.
Емкость с теплоизоля-
цией
