Инструкция по эксплуатации VEGA VEGAFLEX 86 Profibus PA Coax probe
Страница 33
33
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Profibus PA
44229-R
U-130930
– сохранение значения
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после последнего
нажатия любой клавиши автоматически происходит возврат
к индикации измеренных значений. Введенные значения, не
подтвержденные нажатием [OK], будут потеряны.
После включения VEGAFLEX 86 выполняет краткую
самодиагностику, при которой проверяется программное
обеспечение датчика.
Во время фазы включения выходной сигнал выдает состояние
неисправности.
В ходе пусковой фазы на модуле индикации и настройки
отображаются следующие данные:
•
Тип устройства
•
Имя устройства
•
Версия ПО (SW-Ver)
•
Аппаратная версия (HW-Ver)

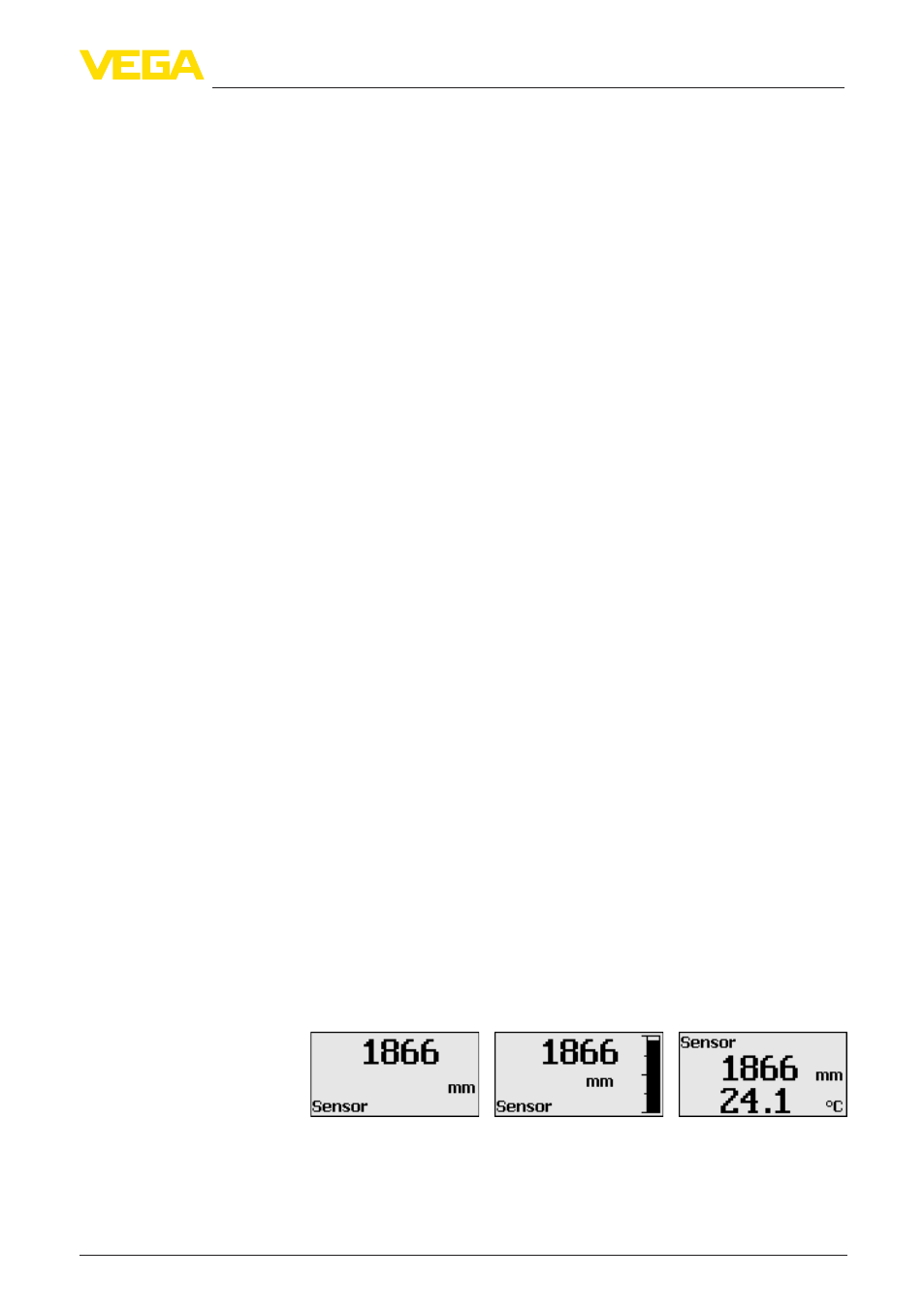

Переключение между тремя различными режимами индикации
выполняется клавишей [->].
Первый вид - индикация выбранного измеренного значения
шрифтом увеличенного размера.
Второй вид - это индикация выбранного измеренного значения и
соответствующей гистограммы.
Третий вид - индикация выбранного измеренного значения,
а также второго выбранного значения, например значения
температуры.
Система настройки
Фаза включения
Индикация измеренно-
го значения
