82
11 Приложение
VEGAFLEX 86 • Foundation Fieldbus
44233-R
U-130930
Ʋ Стержневые измерительные зонды ε
r
≥ 1,6
2
4
3
5
1
2
4
5
3
1

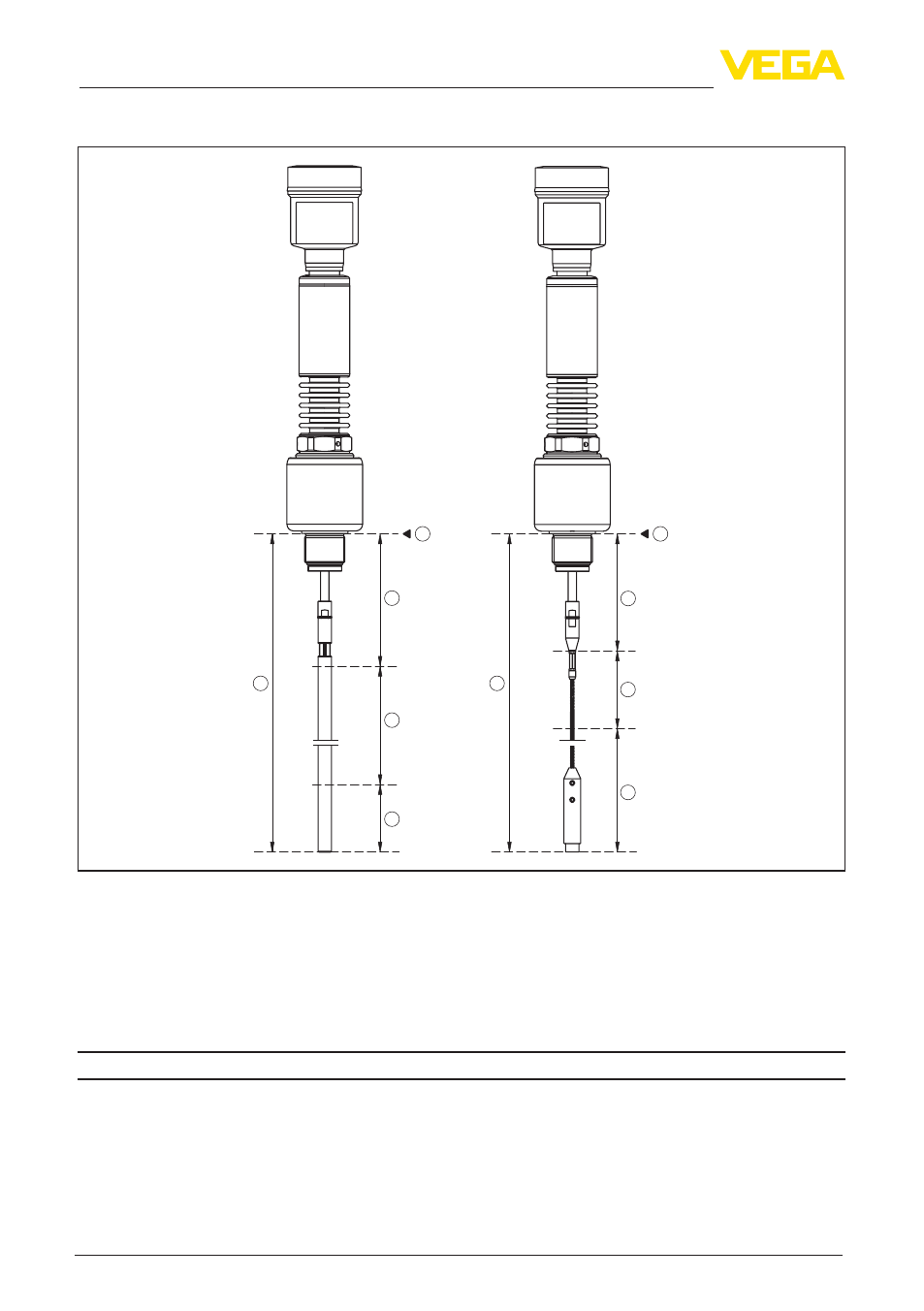

Рис. 56: Диапазоны измерения - VEGAFLEX 86
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
