11 Приложение
VEGAFLEX 83 • Протокол Modbus и Levelmaster
41843-R
U-130320
VEGAFLEX 83, стержневое исполнение ø 8 mm (0.315 in), полированное -
автоклавируемое исполнение
112 mm (4.84"
)
DIN DN25 DN32 DN40 / 1" 1 1/2"
L
ø 54 mm
(2.13")
ø w
183 mm (7.20"
)
65,3 mm (2.57"
)
ø w
ø 50,5
DIN DN50 / 2" ш 64
ш 91 DIN DN65 / 3"
2 1
3

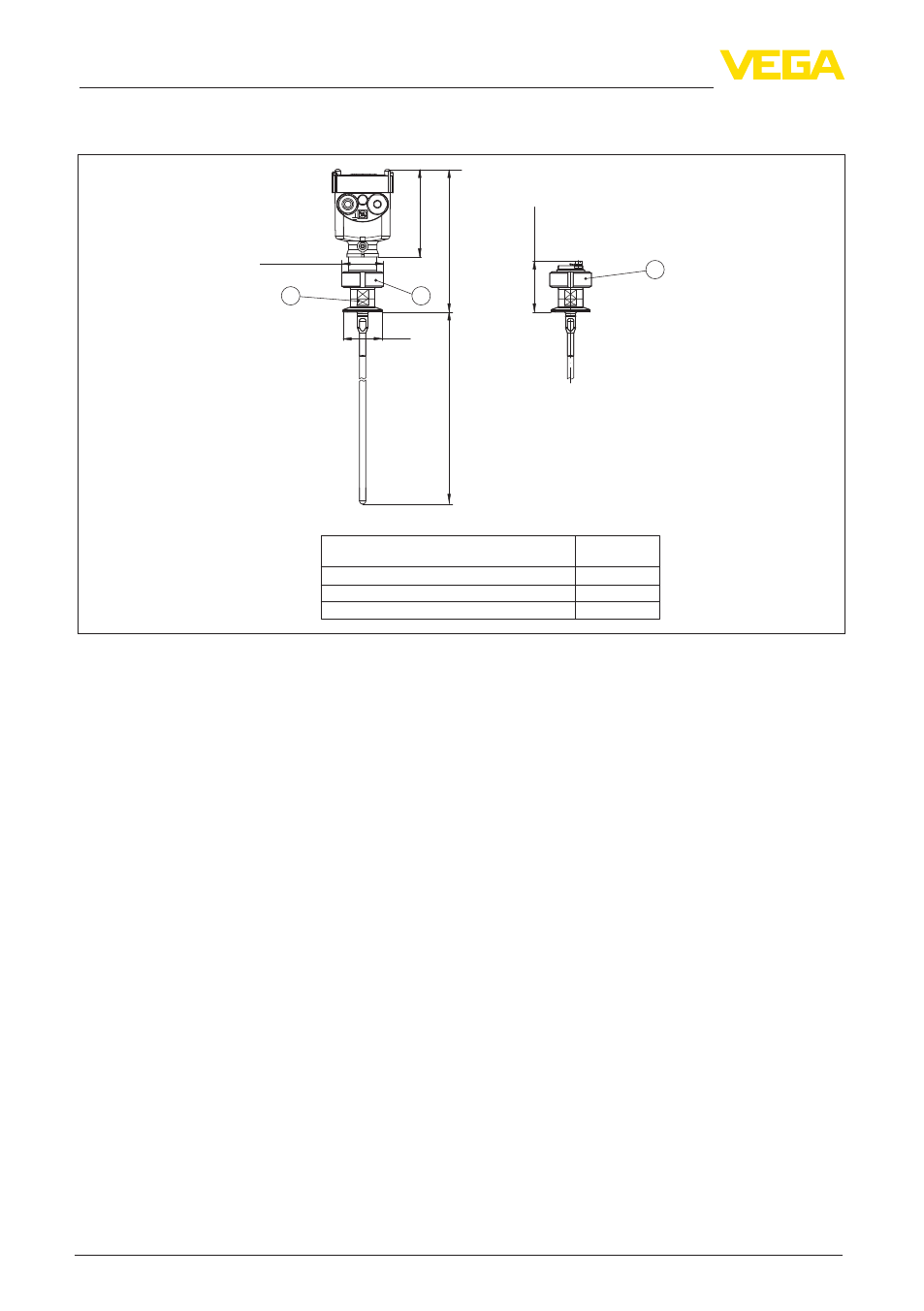

Рис. 48: VEGAFLEX 83, стержневое исполнение ø 8 mm (0.315 in), полированное - автоклавируемое
исполнение
1 Накидная гайка
2 Присоединение
3 Крышка-затвор
