68
10 Приложение
VEGAPULS 62 • Протокол Modbus и Levelmaster
41362-R
U-121123
Ʋ физический слой Цифровой выходной сигнал по стандарту EIA-485
Ʋ Данные спецификации шины Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Протоколы Modbus RTU, Modbus ASCII, Levelmaster
Макс. скорость передачи 9,6 Кбит/с
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций > 200 mm (7.874 in)
Ʋ Отражатель Плоский пластинчатый рефлектор
Ʋ Ложные отражения Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2 3

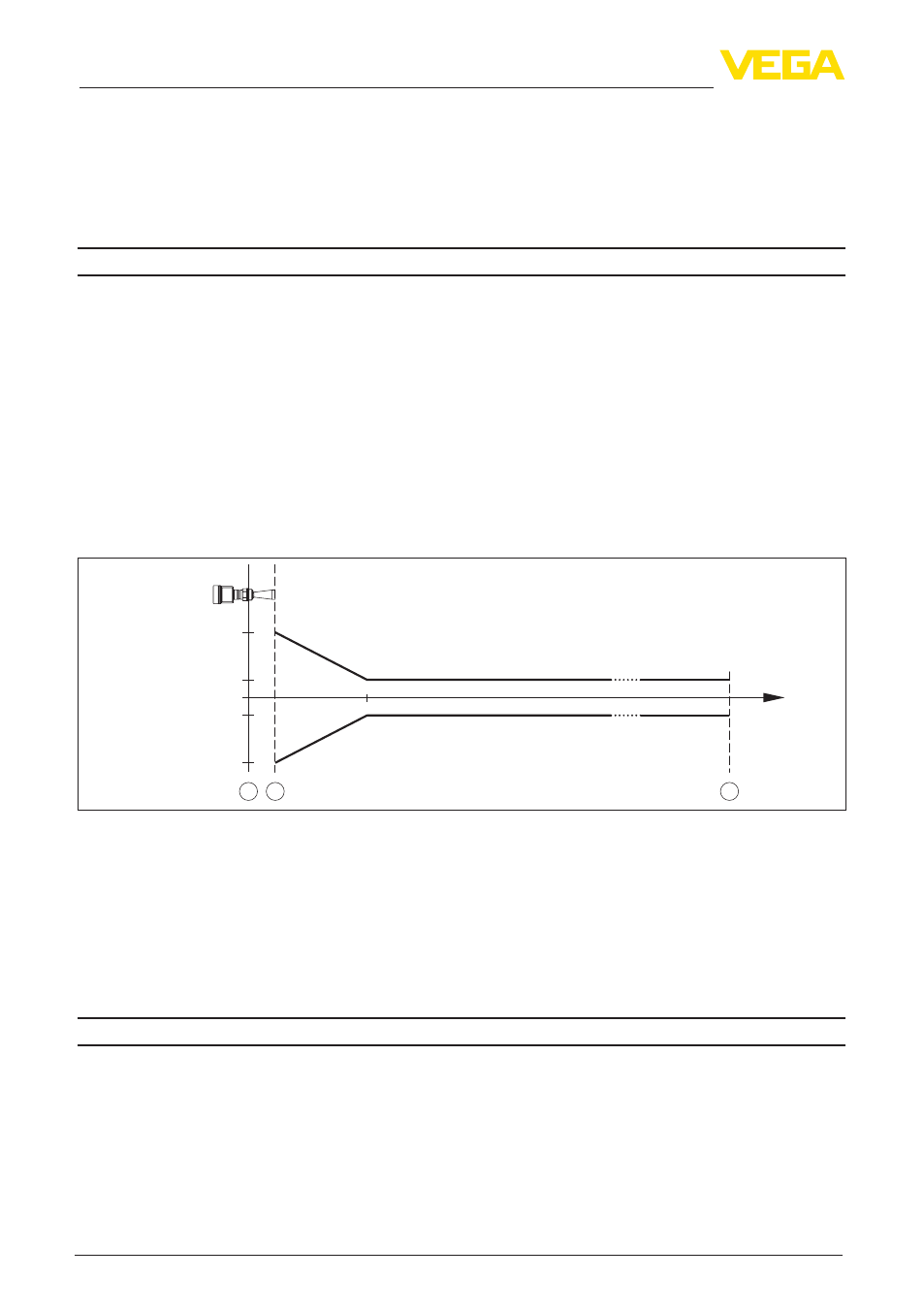

Рис. 53: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость ≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому невоз-
можны.
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
