44
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • Profibus PA
44226-R
U-130930
Для коррекции патрубка нужно ввести высоту патрубка над
верхним краем емкости. Если патрубок лежит ниже верхнего
края емкости, то это значение вводится с отрицательным
знаком.
+
h
D
- h

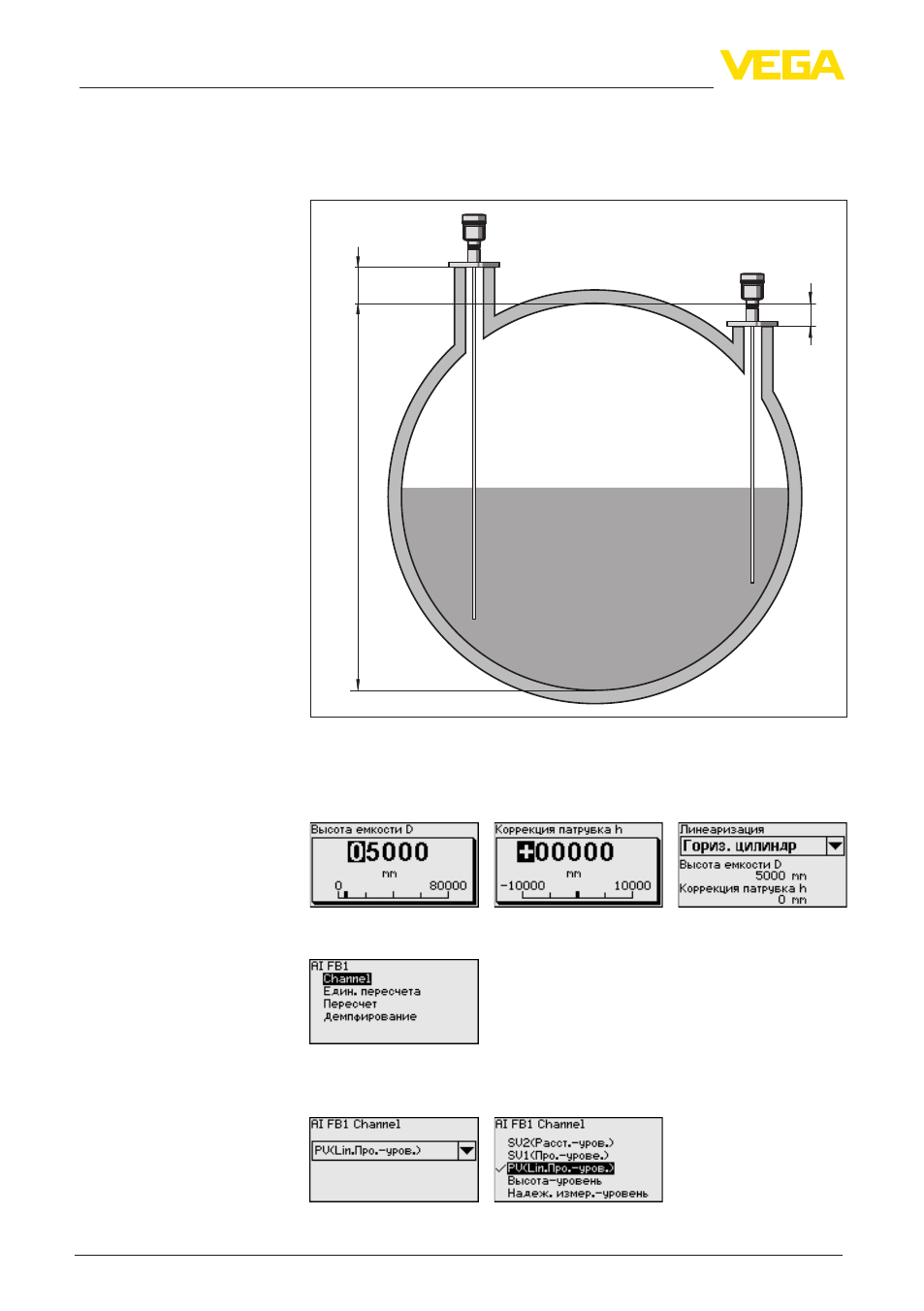

Рис. 28: Высота емкости и значение коррекции патрубка
D Высота емкости
+h Положительное значение коррекции патрубка
-h Отрицательное значение коррекции патрубка
Меню Function Block 1 (FB1) включает подменю настроек.
В меню "Channel" задается измеряемая величина для данного
выхода.
Начальная установка -
AI FB1
Начальная установка -
AI FB1 - Channel
